JD 8360 R in 1:5

Moin Moin,

möchte hier mein neues Projekt vorstellen:

JD 8360 R im Maßstab in 1:5

Antrieb: Rasenmähermotor 200 cm3 mit 6,5 PS

Getriebe: 3 Gang Lastschaltgetriebe mit X-Conniegetriebe (Stufenlos)

Hydraulik: Heckkraftheber mit 4 Hydraulikanschlüssen
Frontkraftheber mit 2 Hydraulikanschlüssen

Zapfwelle: Front und Heck

und natürlich Allrad mit 3 Sperren

gefederte Vorderachse durch Hydraulik

so das wars fürn Anfang Bilder folgen, in Cad wie auch real.

Gruß Jens

Moin Moin,

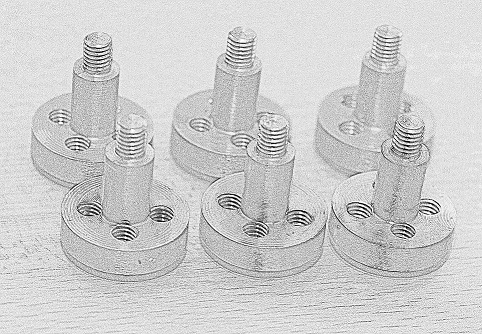

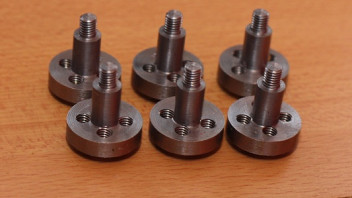

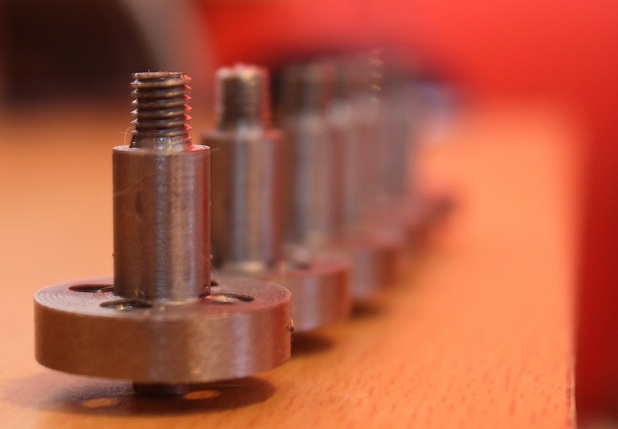

so die ersten Teile sind gefertigt.

Material 1.2343 und es sind die Aufnahmedorne für die Planetenräder der Vorderachse.;)

Gruß Jens

Danke für das Interesse an so einem großen Hirsch (ein Rasentraktor wäre zwar billiger, macht aber nicht so viel Spaß)

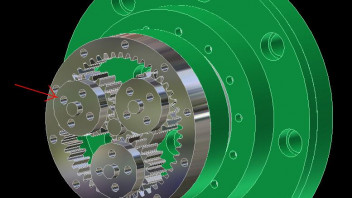

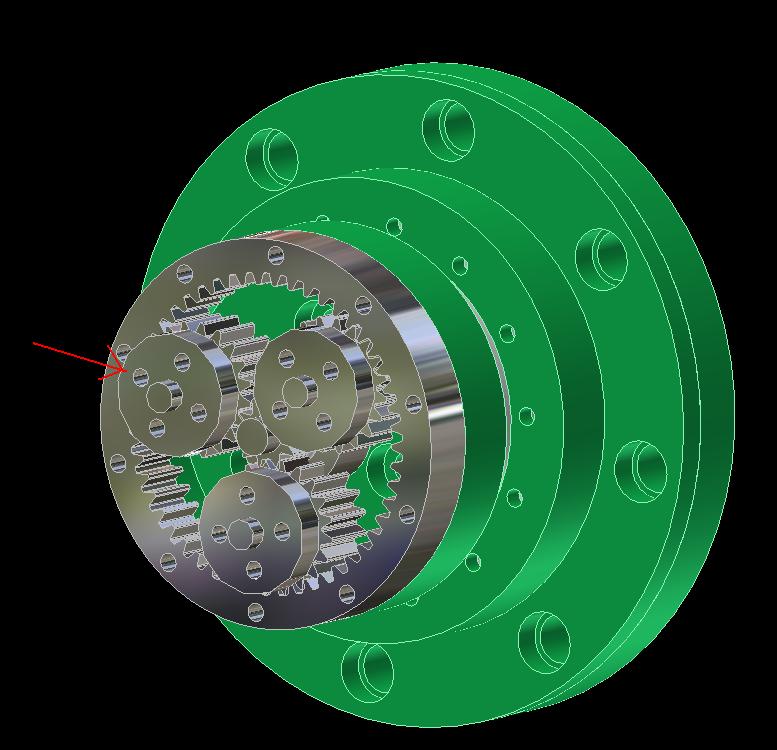

hab jetzt noch bissel gemalt, hier mal die Radnarbe.

Die Position mit dem roten Pfeil sind die Aufnahmedorne der Planeten (siehe Bilder weiter oben)

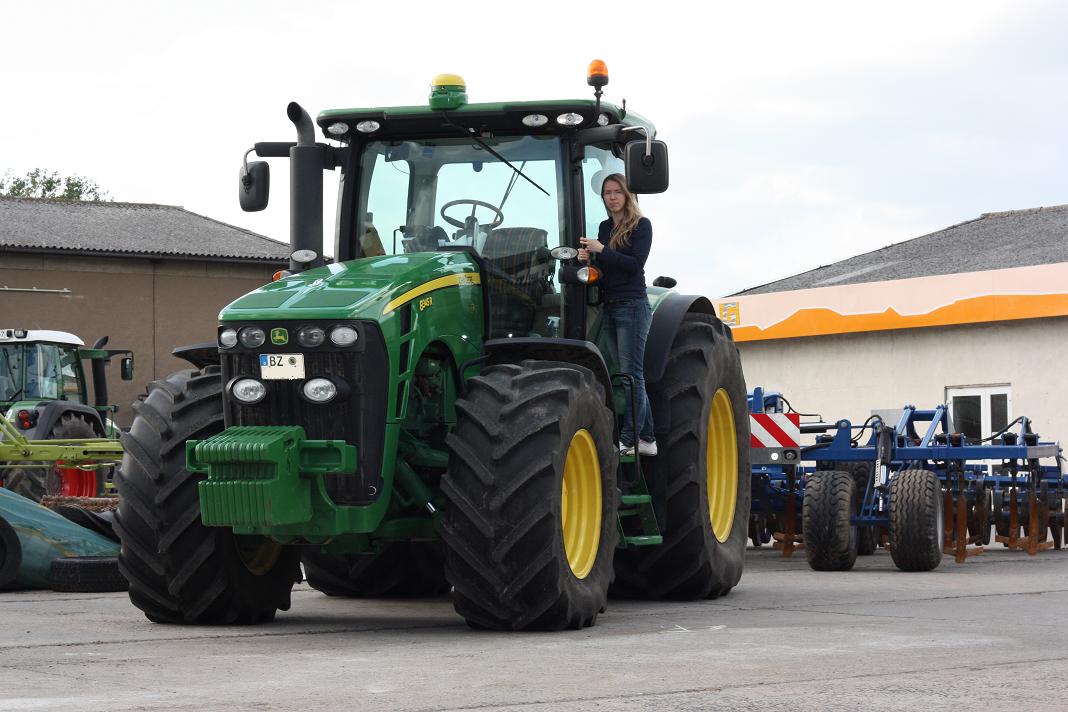

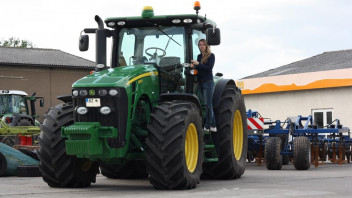

Beim anderen Pic, konnte ich mal richtig Maß nehmen da von 1:32 auf 1:5 ist schlechter wie von 1:1 zu 1:5

Gruß Jens

Wo hast du den Jonny denn in 1:5 gesehen?
Was hat der für ein Getriebe gehabt?

Sieht sehr gut aus.

Ist aber kein JD 8360 R sondern das Vorgängermodell maximal der JD 8530 erkennt man an den Scheinwerfern und den Auspuff, aber das nur am Rand, toller Schlepper. hatt E-Antrieb?

***deere.com/en_AU/images/ag/tractors/row_crop/it4_8r/8360rhttp://www.deere.com/en_AU/images/ag/tractors/row_crop/it4_8r/8360r.jpg

Hallo,
das soll jetzt nicht unverschämt sein, bist du aber sicher das, das Pic in einem 1:5er Modell ist oder 1:8? sieht mir halt bissel klein aus.
Ich bin sonst immer auf der Hobby Spiel in Leipzig, die hatten dort noch nie ein 1:5er Parcour hatten.

In dem Clip hier der Jonny sieht so aus wie der auf deinem Bild.

***http://youtube.com/watch?v=0kjACUFb8FM">

Gruß Jens

Moin Moin,

Das ist doch nicht so schlimm, hab lange gerechnet bis ich gemerkt habe das mit E-Antrieb bei 1:5 nichts zu gewinnen ist.
Deshalb auch Verbrenner-Antrieb. Da Fahrantrieb und Hydraulik und Zapfwellen viel Kraft brauchen.

Und das Gewicht schätze ich so zwischen 80 und 100 kg Fahrbereit.

Gruß Jens

Moin Moin, Die Hydraulikpumpe ist eine Innenzahnradpumpe mit 1,75 cm3 / Umdrehung, und bei 50 bar druck hat sie eine Leistungaufnahme von 900 bis 1000 Watt.
Es werden nur die Kraftheber und zusetzliche Kreisläufe drangehangen, die Lenkung läuft Elektrisch.

Gruß Jens

Moin Moin, also der Preis hoffe ich ist nicht Maßstäblich, ansonsten würde meine Frau mich erwürgen, auf der anderen Seite habe ich keine Zeitvorgabe. Und als Modellbauer stell ich mir nur die Kostenfrage bei einzellnen Teilen (wo bekomm ich das Kugellager billiger) aber nieeeeeeemals der ganze Trecker.

und wenn ich ca 5 Jahre dran sitz und jeden Monat 100 Euro dafür ausgebe sind das ca 6000 Euros aber es zählt doch der innere Wert, und wer würde nicht gern seine Hofeinfahrt mit einem JD8360 freischieben, oder seinen Garten damit mähen???

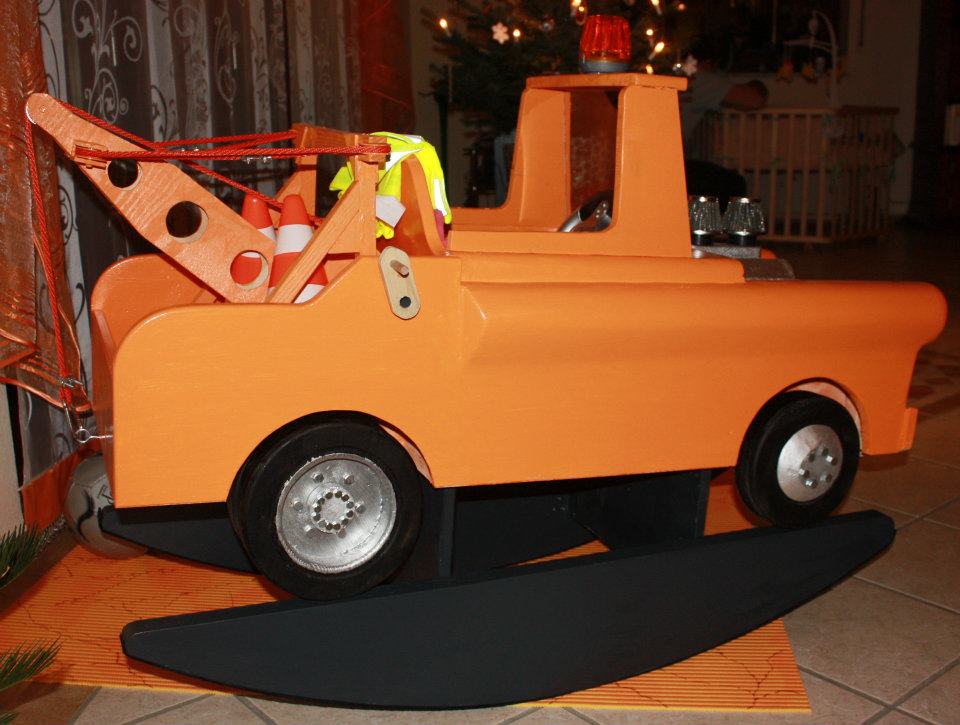

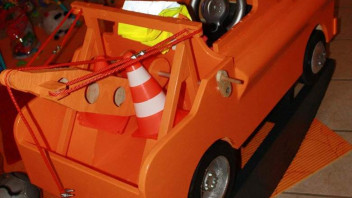

Mein letztes Großprojekt war der Abschleppwagen "Hook" aus dem Film "Cars" zu 95% aus Holz gebaut Maße ca 70 cm x 120 cm x 110 cm
Gewicht: es wollte sich keiner mit dem Auto auf dem Arm auf die Waage stellen

Mein Neffe hat sich sehr darüber gefreut (ich hoffe Pixar nimmt mir das nicht übel, das ich den ihre Idee geklaut habe)

Leider ist er nicht RC-gesteuert....noch nicht

Gruß Jens

Moin Moin,

meine Frau läßt mir da freie Hand wieviel Geld ich da investiere, sie sagt das ich das selber wissen muß.

Und damit ist das alles ganz easy bei uns.
(Bei den Schauckelauto hat sie nur gefragt ob ich das kann, und nicht wieviel es kostet)

Gruß Jens
