Beiträge von Bernhard

Hamme Teil Roland, gefällt mir außerordentloch gut.
Freue mich schon auf die Smaragd Felder.

Lg Bernhard

Hi Jürgen,
Top Modell, gefällt mir ausgezeichnet gut!!
Mich würde interessieren wie schwer das Modell ist. Hast du es zufällig mal auf die Waage gestellt?

LG Bernhard

Hallo,

also der Samragd ist echt spitze geworden!!!

LG Bernhard

Hallo Dietmar,
Danke der Nachfrage. Das Projekt wurde vorerst von mir eingestellt und nach hinten verschoben da ich zuerst einen neuen Bagger im Maßstab 1:16 baue. Das 3d CAD der Solitair 12 ist aber fertig, sprich es könnte dann jederzeit mit dem Bau begonnen werden.

Bernhard

Hallo Jonas,

danke für den Tip , an sowas ähnliches hab ich auch schon gedacht.

LG Bernhard

Hallo,

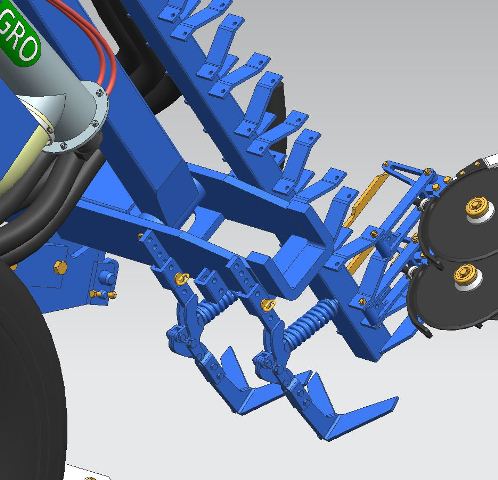

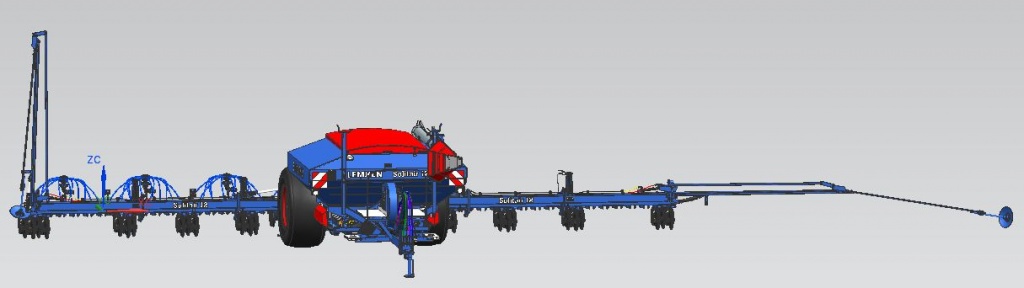

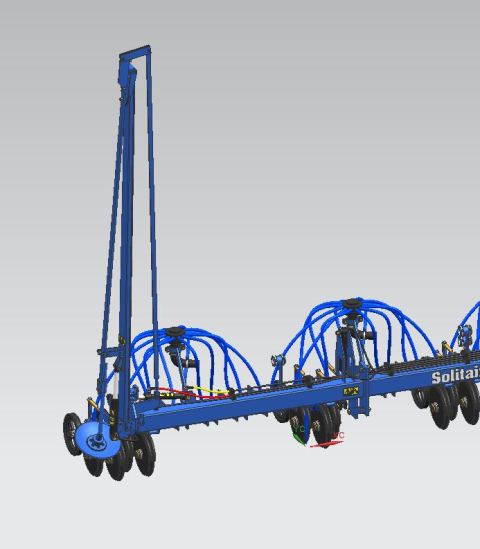

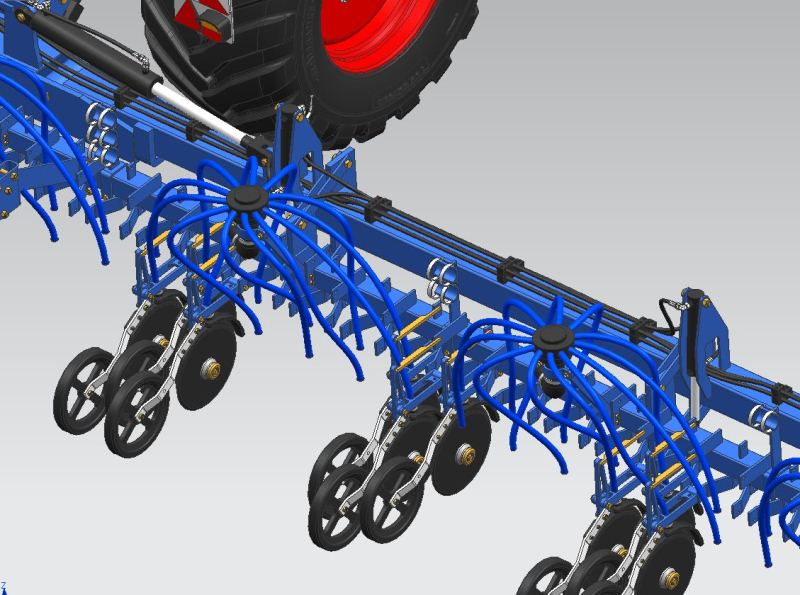

das 3d Modell der Solitair 12 ist nun sogut wie fertig (Spuranreißer und Spurlockerer wurden modelliert), es kann also an den Bau gehen .... endlich

hier Bilder

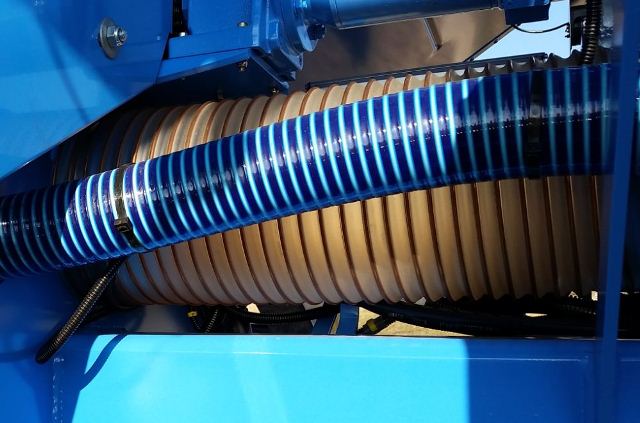

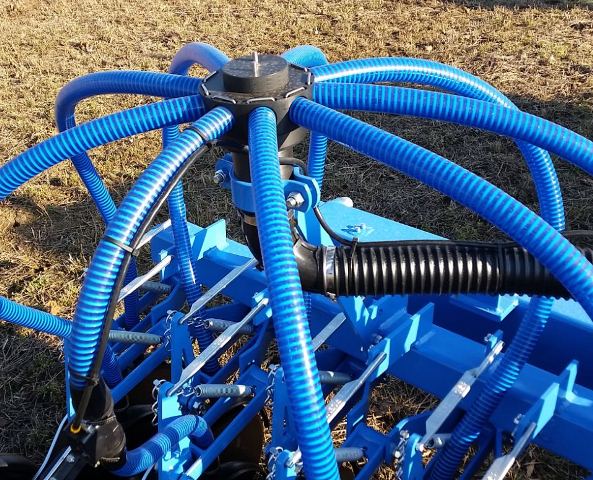

Ich würde gerne die Saatgutschläuche nicht nur als glatte Schläuche, sondern wie beim Original als Wellschlauch abbilden. Hat irgendwer von euch eine Idee wo ich solche Kabel/Schläuche bekommen könnte? Bei Conrad bzw in Baumärkten habe ich schon geschaut, aber nichts gefunden.
Folgende Schläuche würde ich benötigen:
*) Außendurchmesser von ca. 5,5mm in Farbe weiss
*) Außendurchmesser von ca. 2,3mm in Farbe schwarz
*) Außendurchmesser von ca. 0,8mm in Farbe blau

Vielleicht kann mir hier ja jemand einen Tip geben oder weiss ich ich die "Wellstruktur" vielleicht selber herstellen könnte.

LG Bernhard

Wahnsinn!!!!
Echt ein top Modell, gefällt mir sehr sehr gut.

LG Bernhard

Hallo,

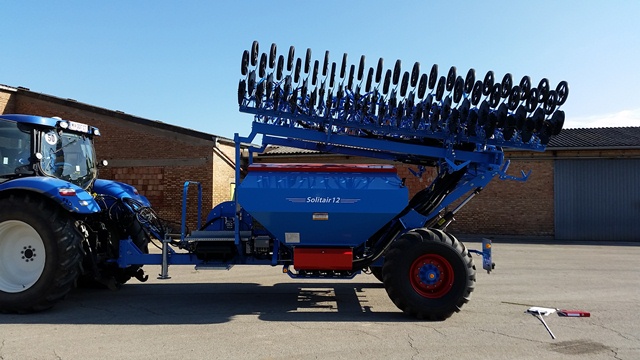

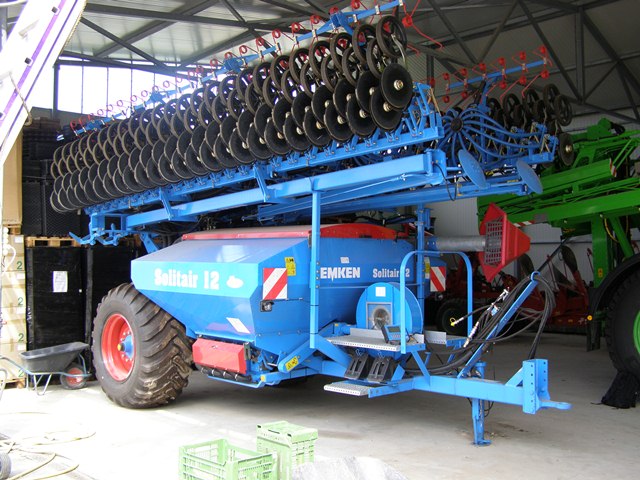

ja, ich hatte zum Glück die Möglichkeit vor ein paar Jahren mal ein Original abmessen zu können. Diese hatte 1 zu 1 die Ausstattung welche ich auch nach baue.

Ist in österreich garnicht so einfach diese Maschine zu finden. Gibt aktuell nur etwa 5 Stück.

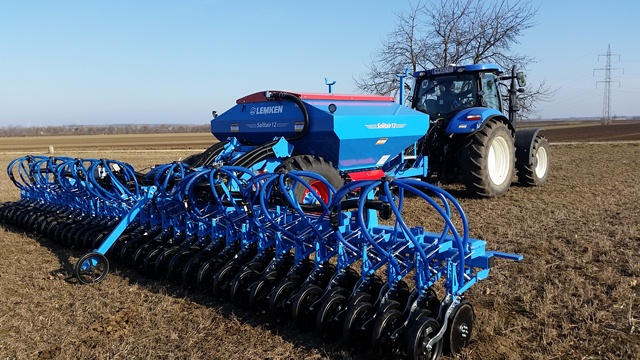

Vor ein paar Wochen hatte ich dann nochmal das Glück. Dieses Mal handelte es sich sogar um eine komplett neue Maschine welche frisch an den Landwirt ausgliefert wurde. Da war ich sogar bei der Jungfernfahrt dabei. War aber nur die 9m Variante, ich baue aber die 12m Version.

LG Bernhard

Hallo meine Lieben,

bei mir gibts auch mal wieder was neues. Ich bin derzeit an der Konstruktion eines neuen Modelles... und ja, wie man aus dem Betreff schon entnehmen kann handelt es sich mal wieder um etwas blaues, sprich etwas von Lemken. Dieses Mal wird es die Solitair 12 mit 12m Arbeitsbreite. Dieses Maschinchen hat es mir schon sehr sehr lange angetan, aber nun ist denke ich der richte Zeitpunkt dafür.

Bis jetzt gibt es leider nur Bilder vom CAD Modell zu sehen. Dieses ist aber schon sehr weit fortgeschritten, deswegen habe ich mir gedacht ich kann das Projekt hier schon mal vorstellen. Ein paar Wochen Konstruktionsarbeit stecken bereits in dem Modell.

Am CAD Modell fehlen noch:

• Spuranreißer
• Spurlockerer
• ein paar Aufkleber
• Ein Ventil mit der dazu gehörigen Hydraulikverschlauchung
• die Elektro-Verkabelung
• Die Tankrückführung
• und ein Verschluss am Tank
• und sonst hoffentlich nichts mehr

Sobald des CAD Modell fertig ist, wird mit dem Bau begonnen. Dieser wird wieder sehr sehr viel Zeit, sprich ein paar Jahre in Anspruch nehmen, da ich ja wieder versuche so gut wie alle kleinen Details umzusetzen.
Das Modell wird wieder ein 100%-iger Eigenbau, dieses Mal werde ich sogar die Reifen selber herstellen, bzw. 3d drucken da es leider keine mit dem Originalgetreuen Profil gibt. Der Rest wird wieder von mir aus Poly, Messing und Kupfer CNC gefräst.

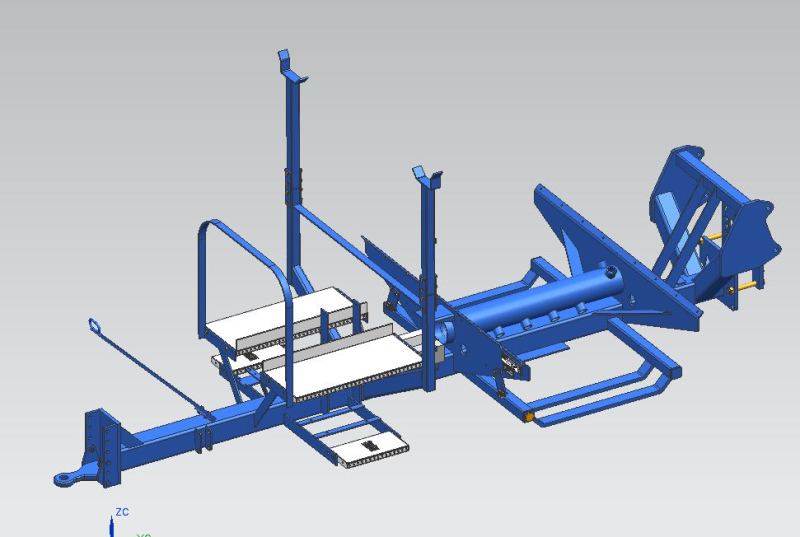

hier nun ein paar screenshots:

LG aus Wien

Bernhard

Hallo,

Genial. Die sind dir mehr als super gelungen. Freu mich schon auf Detaillfotos!!

Lg Bernhard

Wow, echt gewaltig.
Großen Respekt von meiner Seite.
Darf ich fragen wieviel Stunden du pro Modell bis jetzt aufgewendet hast?
Machst du dir vorher Zeichnungen oder Skizzen der Kinematiken, oder baust du einfach auf gut Glück drauf los? Letzteres kann ich mir eher nicht vorstellen, denn die Mechanismen klappen einwandfrei bei dir. Alleine der Bewegungsablauf des hinteren Transportrades ist top.

Von mir gibt es nur einen "Kritikpunkt". Manchmal fände ich es s hön wenn die Einzelteile etwas sauberer entgratet wären.

LG Bernhard

Hallo Jürgen,

wow, schaut echt top aus, und das noch dazu aus Messing. Meine Anerkennung hierzu.
Auf den Bilder nicht gut erkenntbar, aber doch ein bischen; man sieht (wie du auch geschrieben hast) die größeren Zylinderrohrdurchmesser der Hydraulikzylinder. Das sieht gleich viel besser aus.
Aber das Teil wird schon verdammt groß. 375mm Breite ist nicht ohne.:o
Freu mich schon auf die lackierten Bilder.

Lg Bernhard

Um ehrlch zu sein, hat das Zylinderrohr sogar einen Außendurchmesser von ca. 190mm. 160mm ist der Kolbendurchmesser, sprich der Rohrinnendurchmesser.
wenn du also bei deinem Modell ein rohr noch drüber geben könntest um einen größeren Außendurchmesser zu erziehlen wäre das sicher kein Nachteil.

LG Bernhard

Hallo Jürgen,

OK, der Kolbendurchmesser ist maßstabgetreu. Was dann aber irritiert ist der falsche Zylinderrohrdurchmesser. Welchen Durchmesser hast du hier?
(blau markiert). Dieser Durchmesser sollte 5mm bei dir sein.

LG Bernhard

Hallo Jürgen,

ich muss hier Simon zustimmen, auf den Fotos wirken die beiden Hydraulikzylinder und die Spannschlößer etwas unterdimensioniert.

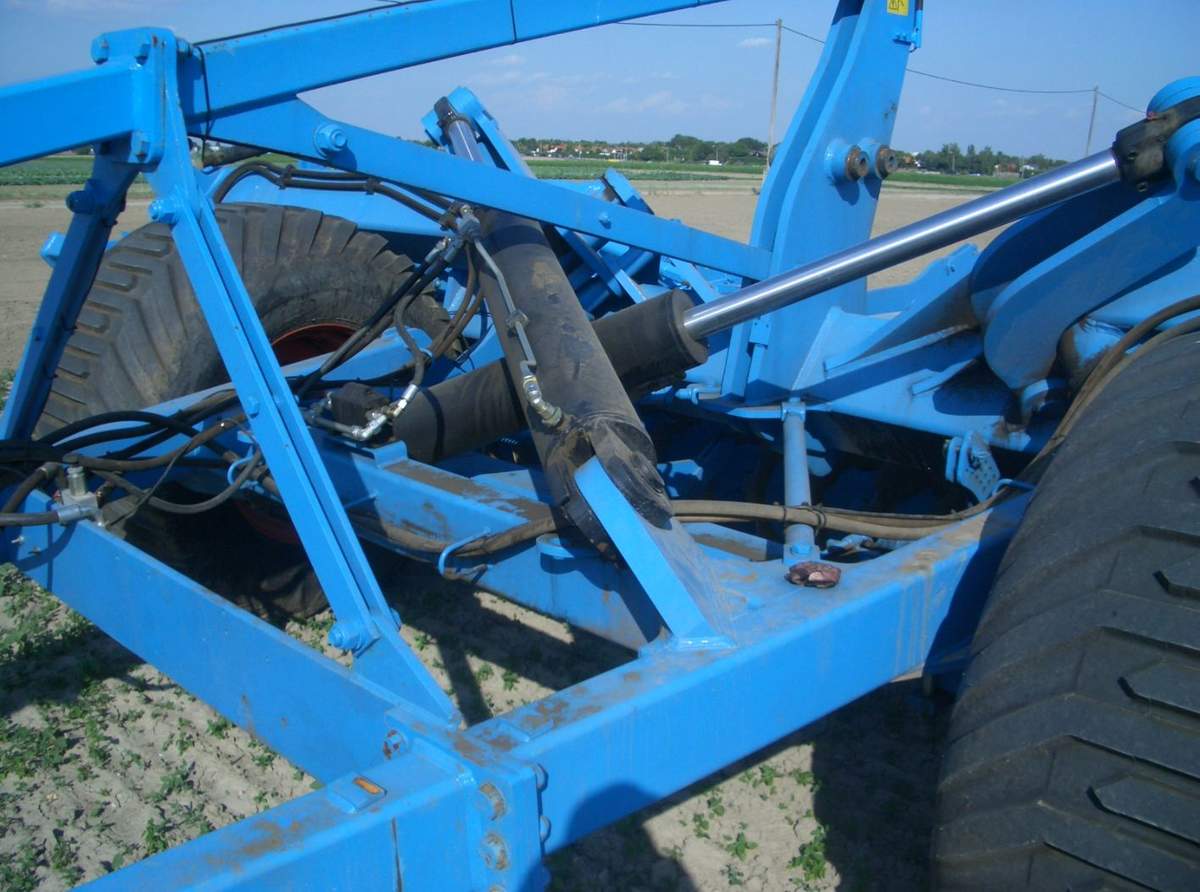

Hier mal ein Bild vom Original.

==> die Zylinder haben einen Zylinderdurchmesser von 160mm und einen Kolbendurchmesser von 70mm, was in 1:32 5mm bzw 2,2mm entsprechen würde
Die Spannschlößer haben eine Außendurchmesser von 51mm, was umgerechnet 1,6mm entspricht.
Falls du hier grob abweichende Werte hast, würde ich dir (falls noch möglich) raten das zu ändern.
Nicht böse gemeint, wäre aber denke ich eine Aufwertung.

LG Bernhard

Hallo,

alles klar, war mein Denkfehler.;)
Freue mich auf die nächsten Bilder.

LG Bernhard

Ow ja, das gefällt mir!!!!
Der Gigant 12 ist echt ein geiles Teil, da muss ich dir zustimmen. Der Klappmechanismus ist spitze, aber nicht einfach umzusetzen. Hier muss man extrem genau arbeiten.
Bis jetzt ext super gebaut!!!!

Eine Frage habe ich allerdings. Du Verwendest ja die beiden 3m Rubinfelder vom UH Modell, oder? Du kommst somit also nur auf 6m. Den Gigant 12 gibt es aber nur als 10 oder 12m Version. Du willst aber die 12m Version bauen. Baust du die 3m Rubin Felder auf 6m Versionen um?

LG Bernhard

Hallo,

danke für das tolle Feedback.
Die Materialkosten an dem Modellen waren nicht allzu hoch. Am teueresten war hier der Lack.
Was allerdings unbezahlbar ist ist die Arbeitszeit.

LG Bernhard

Hi Jungs,

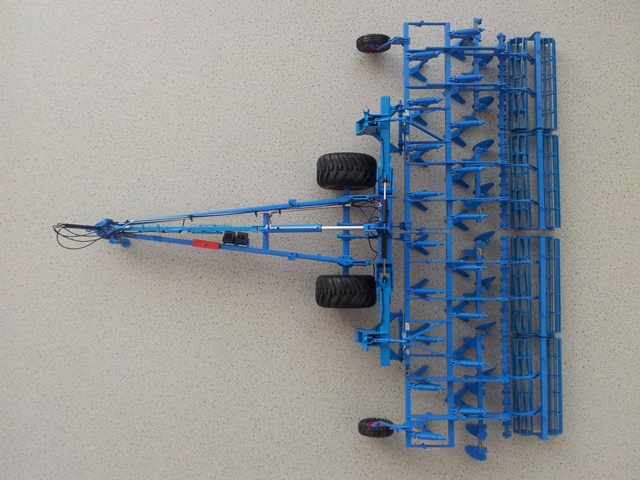

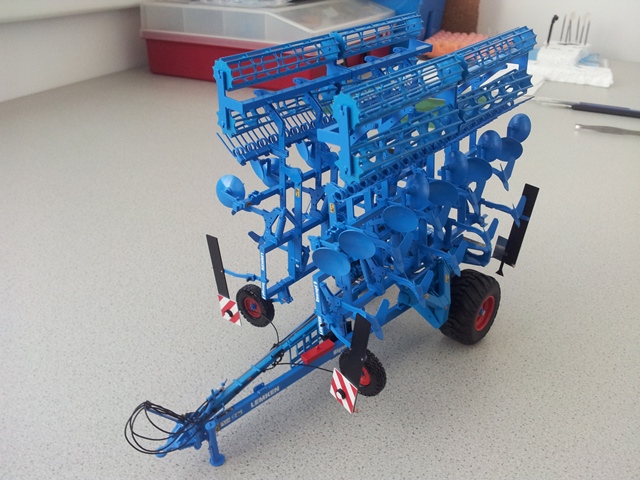

es ist vollbracht... Endlich... Der Lemken Gigant 10/800 mit Smaragd Feldern ist zu 100% fertig.
Mit Höhen und Tiefen hat mich das Modell gute 5 Jahre gekostet (und viele Schlaflose Nächte). Mindestens 2 Jahre der 5 JAhre wurde aber aus diversen Gründen nicht am Modell gebaut.)

Für mich persönlich habe ich wieder sehr viele neue kleine Details, welche ich bei meinen Vorgänger Modellen bis jetzt nicht umsetzen konnte umgesetzt. zB: Hochauflösende Decals, detailierte Abbildung sehr vieler Schrauben und Bolzen, Detailierte Abbildung aller Hydraulikleitungen, Hydraulikverschraubungen, Hydraulikschläuchen und Elektrikbauteilen (wie zB. Steckdosen). Nichts desto trotz gibt es immer noch ein paar Kritikpunkte, bzw Details welche ich noch besser machen könnte (Lackierung mit Airbrush, Abbildung wirklich aller Schrauben und Bolzen,...). Es ist also noch Verbesserungspotentioal vorhanden. Diese Punkte werde ich mir für das nächste Modell vornehmen.;)

In Summe bin ich aber äußerst Zufrieden mit dem Modell

Falls es jemanden interessiert, das Modell wiegt in Summe 173g, also ein Ultra-FliegenGewicht in Vergleich zu Jürgens Messing Modellen
Aus wievielen Einzelteilen das komplette Modell besteht werde ich auch noch versuchen grob zu zählen

Aja, Fotos vom Weise Toys Xerion 4000 kann ich leider nicht machen, da ich diesen nicht (noch nicht habe). Vielleicht kann mir hier jemand den Bolzendurchmesser der Anhängevorrichtung mitteilen und in welcher Höhe (vom Boden weggemessen) sich diese befindet. Falls die Werte passen, lege ich ihn mir vielleicht zu.

So, genug gequatscht, bzw geschrieben, hier sind die Fotos. Viel Spaß beim gucken.
...eins noch, mehr Fotos gibt es schon auf meiner hp. Hier werden in den nächsten Tagen noch bessere, sprich mit schönerem Hintergrund und besserer Auflösung folgen - dies nur zur Info.

LG Bernhard

Hallo,

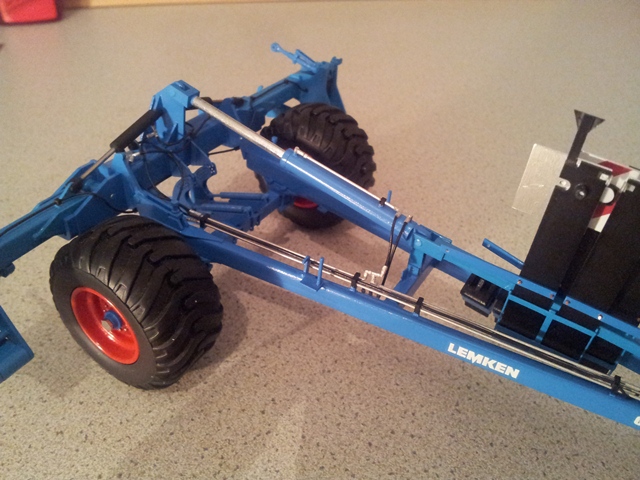

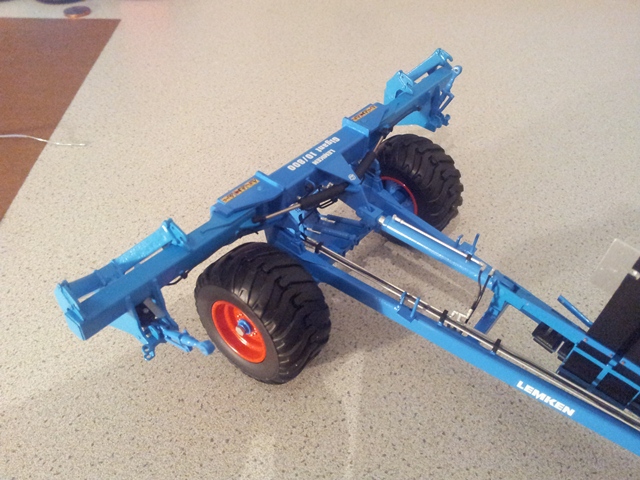

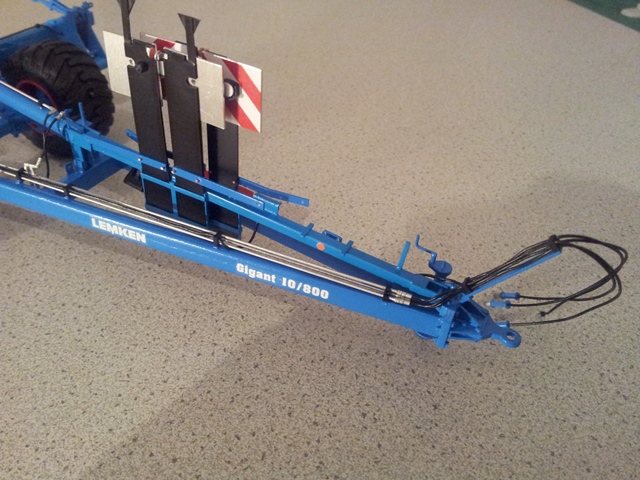

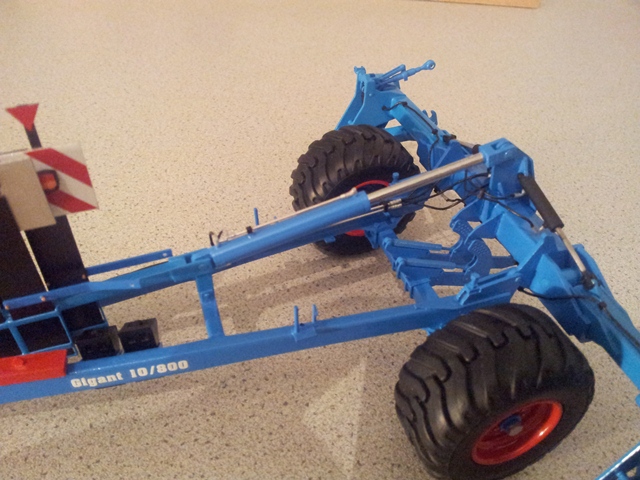

es ist vollbracht. Der Systemträger Gigant 10/800 ist fertig. Die letzte Rorleitung für den großen Aushubzylinder und andere kleine Details habe mich heute den halben Tag gekostet.
Morgen ist die Hochzeit, dh es werden die beiden 4m Smaragd Felder angebaut. Dann ist das Modell wirklich zu 100% fertig.

anbei wieder Fotos. Leider nicht perfekt, da es schon etwas finster in meiner Werkstatt war.

LG Bernhard
