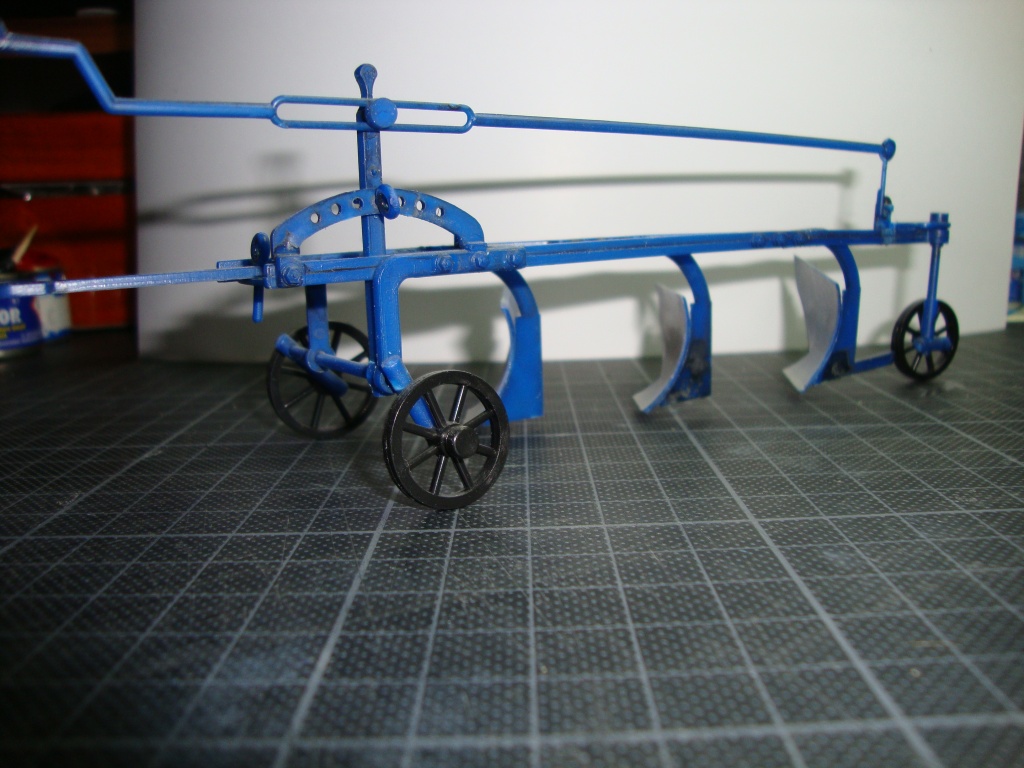

Pflug und Egge für RS 01/40

Hallo Euch allen,
für den RS 01/40 hab ich noch etwas in Planung. Vor langer Zeit hatte ich mir mal über 3-2-1 ein paar Bausätze von POLA G in 1:22,5 gekauft und die Bauanleitungen dafür sorgfältig aufgehoben.
Die Landwirtschaftlichen Geräte von Pola passen sowohl in die Zeit von 1939 bis weit in die Nachkriegszeit und damit auch in die Zeit des RS 01/40.

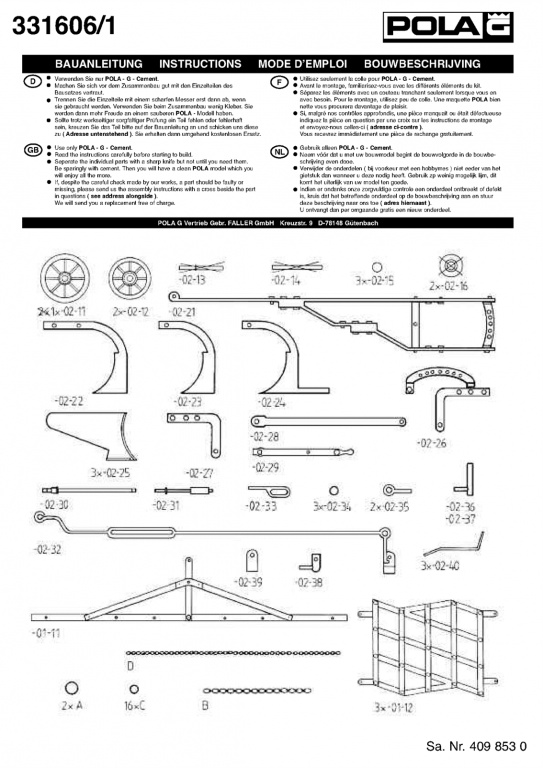

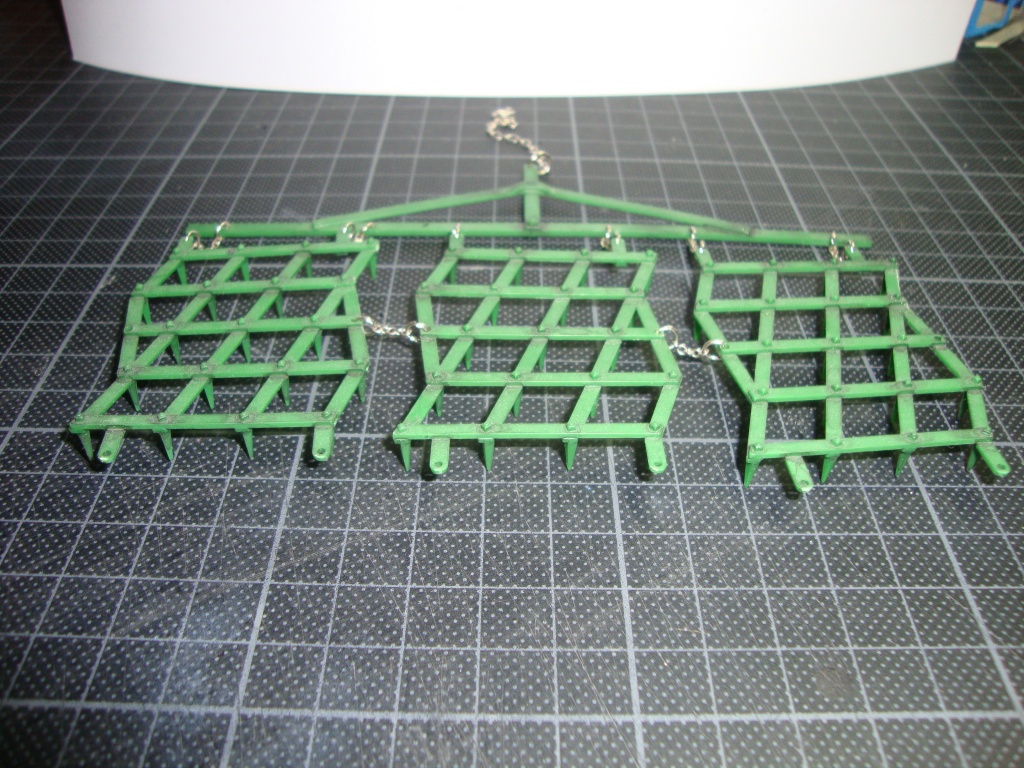

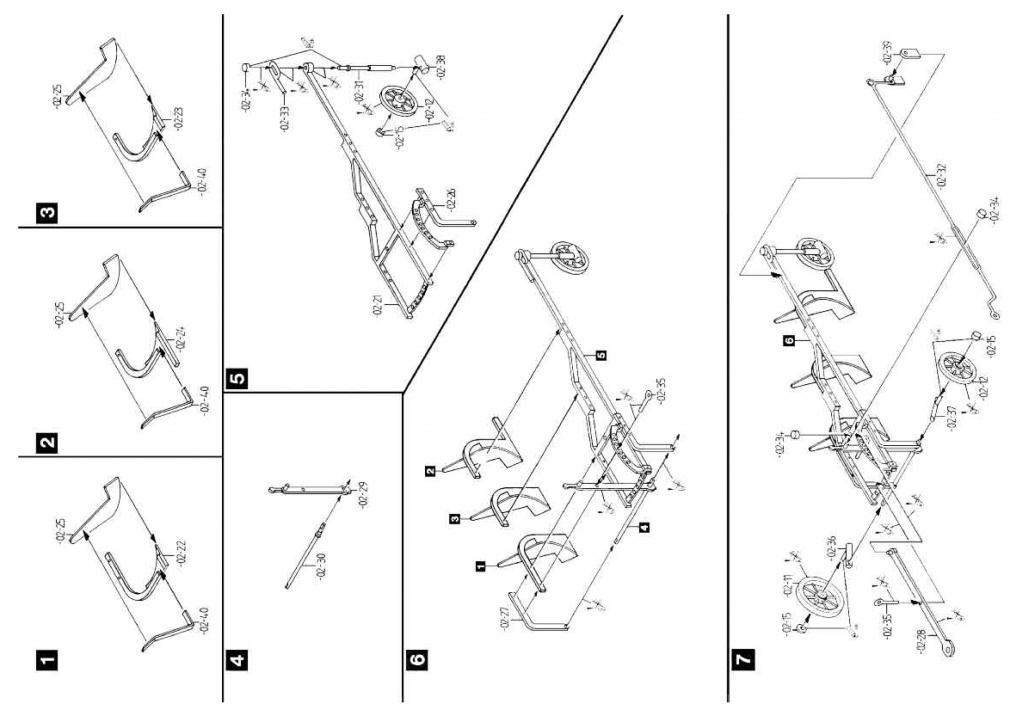

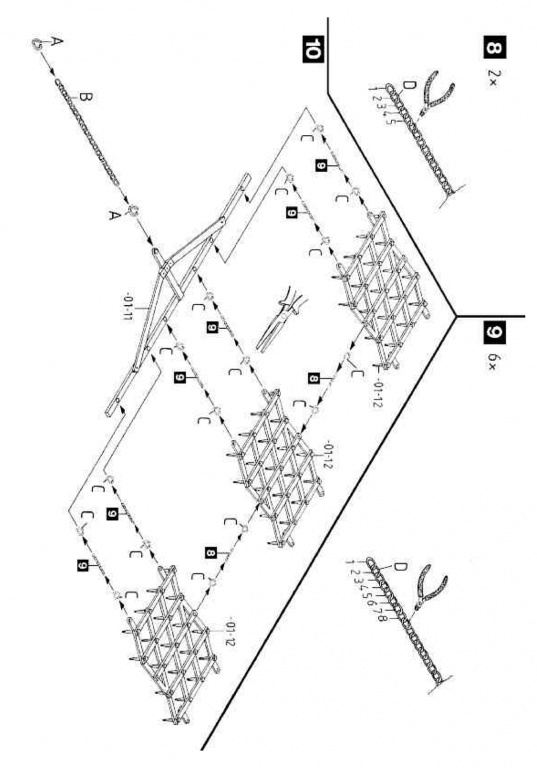

Es soll ein Pflug und ein Schleppbalken mit drei Eggenfeldern entstehen und zwar nach diesen Vorlagen:

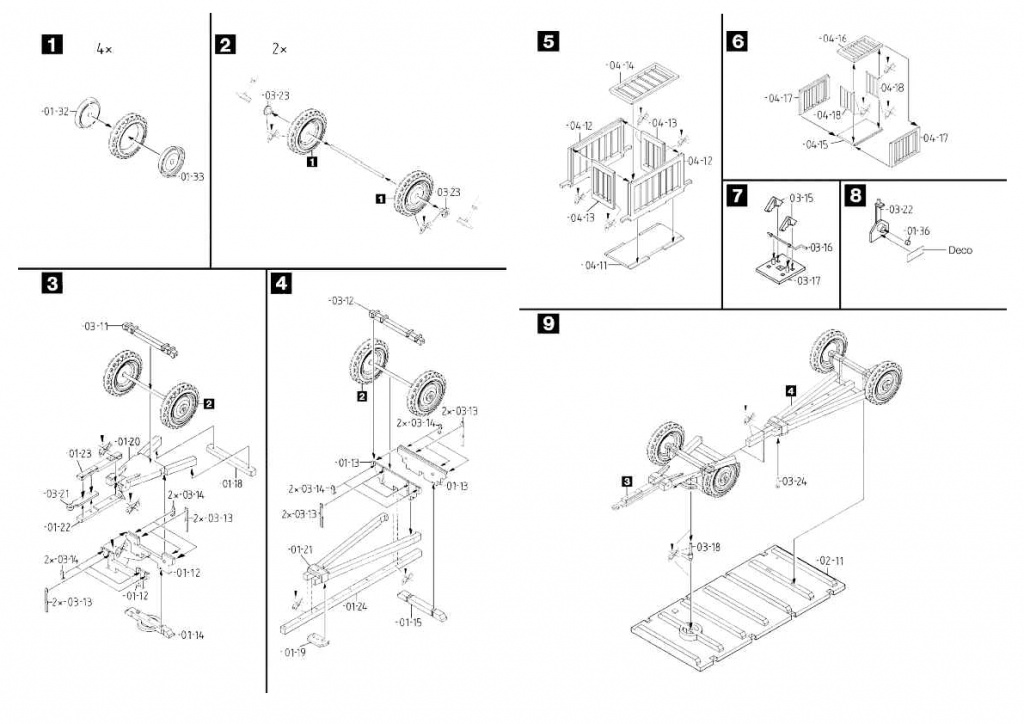

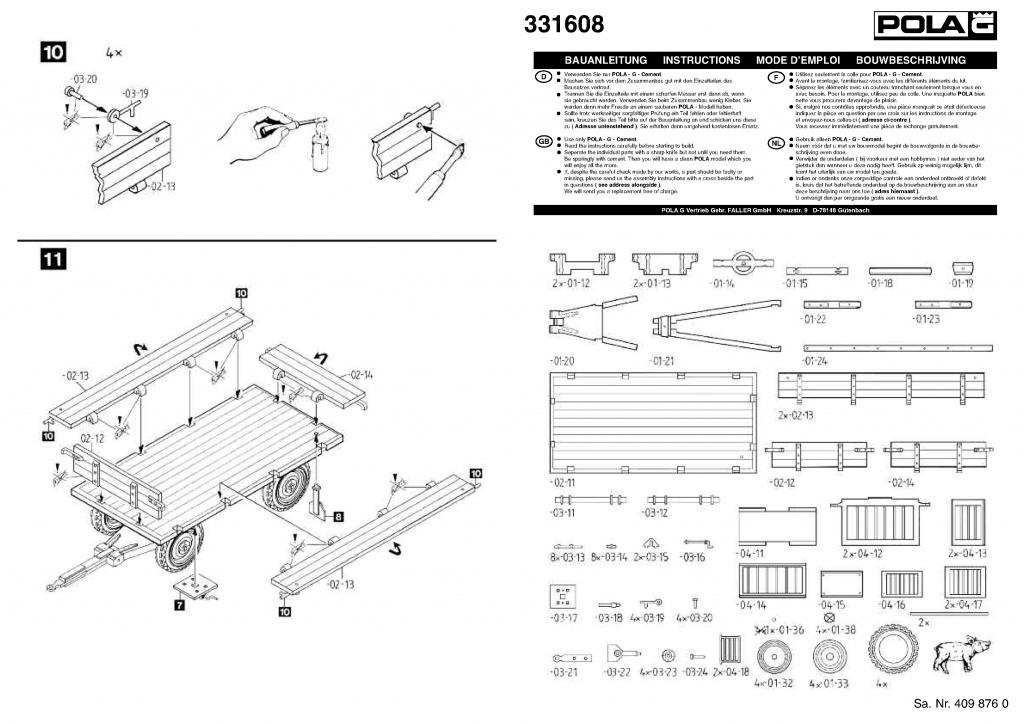

Es könnte eventuell auch noch ein Anhänger dazu kommen in etwa wie dieser:

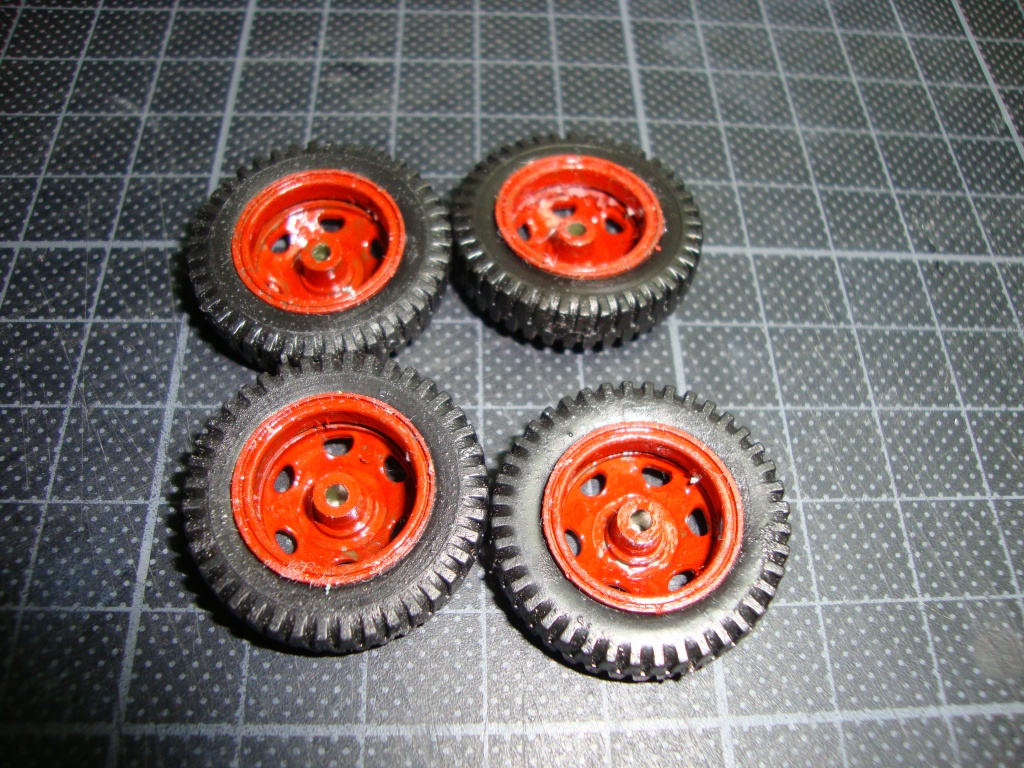

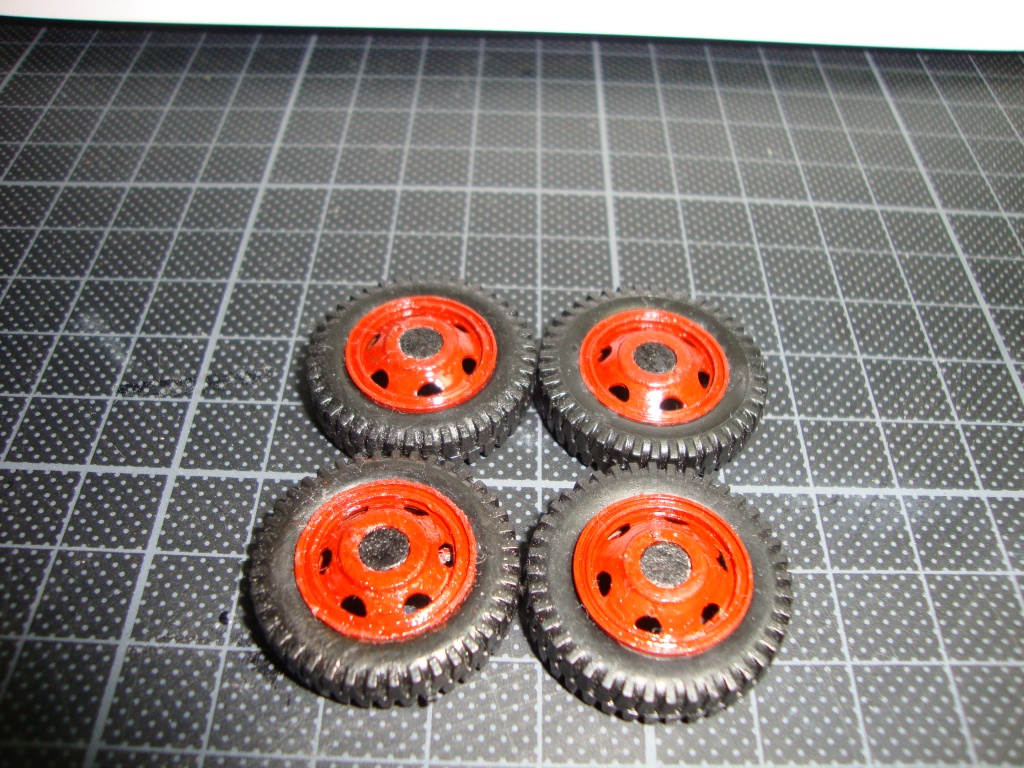

Von einem russischen LKW von Revell in 1:35 hatte ich noch Räder zu liegen und die könnten für den Hänger passen.

Hier sind mal noch zwei Bilder der Modelle in 1:22,5 von denen ich alle Maße nehmen kann und dementsprechend umrechnen.

Soweit erst einmal das Grundgedankliche dazu . Was sich davon realisieren lässt wird die Zeit zeigen und die brauche ich auch noch um die wesentlichsten Teile dafür erst einmal zu zeichnen und dann schauen wir mal.

mfG Peter

IFA Rs 01/40

Hallo Thomas,
bevor ich mit dem Umbau begann habe ich natürlich erst einmal beide Trecker miteinander verglichen sonst wäre sowas nicht möglich.
Das Studium technischer Unterlagen ist dabei genau so relavant wie auch direkte Modellvergleiche wenn vorhanden und auch immer wieder Vergleiche mit dem Original.
Auch wenn ich immer wieder den einen oder anderen Kompromiss bei so einem Modell eingehen muss versuche ich weitestgehend viele Details des Originals nachzubilden. Manchmal klappt das ganz gut und manchmal eben auch nicht.
Manchmal sage ich mir auch , für mich reicht es und dennoch ist auch die Meinung anderer Modellbauer bei so einem Vorhaben sehr oft sehr hilfreich und dafür möchte ich hier an dieser Stelle noch einmal Danke sagen an alle die mit Interesse diesen Bericht verfolgt haben.

mfG Peter

IFA RS 01/40

Hallo Jörg,
vielen Dank für den Zuspruch. Ich denke das damit die gröbsten Arbeiten erst einmal abgeschlossen sind und der Trecker in diesem Outfit so bleibt.

Hallo Thomas,
beim Hanomag und beim IFA Rs 01/40 waren die Ackerschienen fest mit dem Grundrahmen verbunden.
Siehst Du hier:

https://i.ebayimg.com/00/s/NzY4WDEwMjQ=/z/~aQAAOSwGwlaP54Z/$_57.JPG

ist zwar am Modell von Siku, war aber am Original genau so.

Hier beim Original Hanomag :
***motorstown.com/images/hanomag-r-460-02http://www.motorstown.com/images/hanomag-r-460-02.jpg

Hier siehst Du die gleiche Art und Weise am IFA RS 01/40.

https://encrypted-tbn0.gstatic.com/images?q=tbn:A…udVmQlR73y1ZFdS

An der gesamten Grundkonzeption beider Trecker finden sich sehr viele Parallelen die mich zu diesem Vorhaben geleitet haben.
Letztlich verfügten beide Trecker über sehr annähernd gleiche Radgrößen was das ganze noch wesentlich vereinfachte dazu fast gleiche Karosseriegrundformen ausgenommen Motorhaube und ein paar andere Kleinigkeiten.
mfG Peter

IFA RS 01/40

Hallo Hermann,
vielen Dank für Deine Lorbeeren. Schön das es gefällt und da ich mich noch etwas befleißigt habe gibt es auch wieder ein kleines Update.

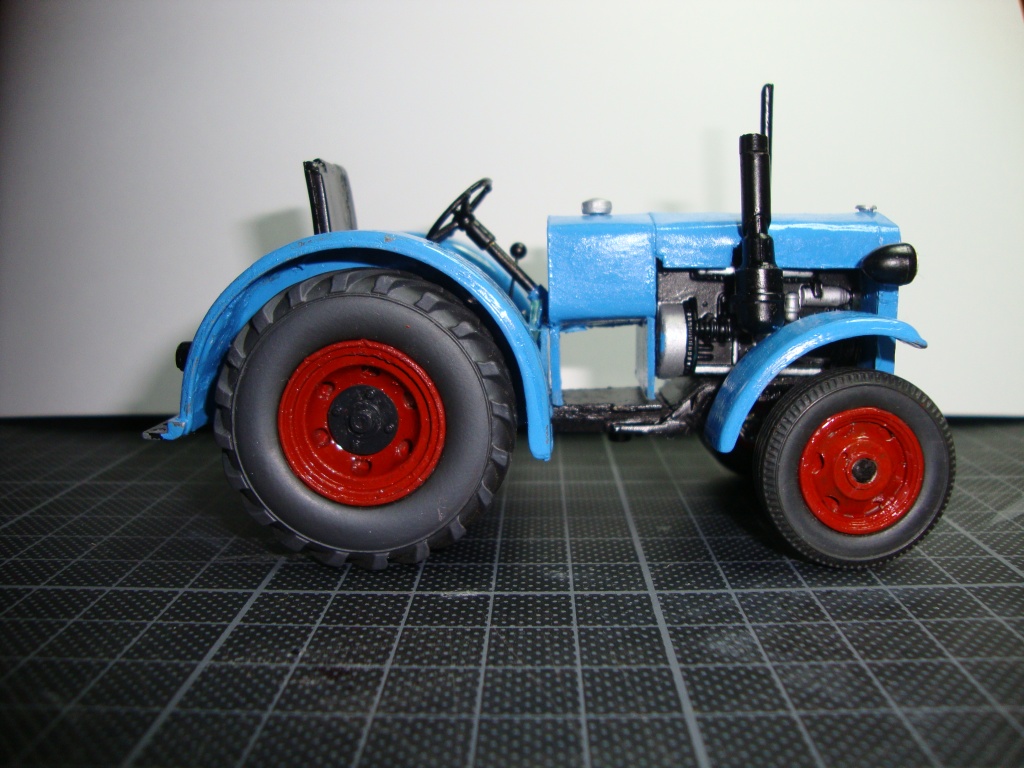

Aus dem Sitz des Hanomag hab ich mir einen etwas schmaleren geschnitzt und den Schalthebel angebracht.
Weiter bin ich noch nicht gekommen da mir noch eine Batterie ein Bremshebel und die Anhängerkupplung fehlen.
Ich denke für die Batterie hab ich schon eine Idee. Ich habe von " Agromodels " den Kartonbogen des IFA W 50 Kipper. In dem Bogen
sind zwei Batterien enthalten die ich mir eventuell Kopieren werde und zu einer passenden Batterie falte eventuell lässt sich daraus auch die
Anhängerkupplung nutzen. Ein sogenanntes Armaturenbrett muss ich noch anfertigen. Dazu werde ich noch einiges an Fotos studieren und vergleichen bis ich das richtige dafür gefunden habe deshalb ist der Bereich wo selbiges angebracht werden muss noch nicht farblich behandelt.
So nun aber die vorerst letzten Bilder:

Ich hoffe man kann alles so halbwegs gut erkennen.
Momentan bin ich schon am Überlegen ob ich überhaupt eine Hütte drauf mache. Im IFA-Museum in Nordhausen steht einer ohne Hütte und somit wäre es möglich das Modell ebenso ohne darzustellen.

Ich hoffe das der Trecker so halbwegs akzeptabel gelungen ist. Wenn ich letztlich alles komplett fertig habe gibt es noch ein letztes Update dazu.

mfG Peter

Miststreuer T 088

Hallo Thomas,
fein gemacht und alles schön in Szene gesetzt. Jetzt fehlt nur noch der " Kuhlasch " auf dem Hänger und ordentlich 4711 im Güllebomber dann wirkt die Sache noch realistischer.

Gruß Peter

IFA RS 01/40

Hallo Thomas,
bis die erste Rauchschwaden aus der Esse steigen wird noch etwas Zeit vergehen.
Es scheint aber das der Motor Umweltfreundlicher ist als der modernste Diesel PKW.

Gruß Peter

IFA Rs 01/40

Hallo Michael,
vielen Dank für die Lorbeeren.
Ich finde auch das je mehr Details am Trecker zum Vorschein kommen um so akzeptabler wird das Ergebnis.
Ich bin selber schon gespannt wie ich damit weiter komme.

mfG Peter

IFA Rs 01/40

Hallo Jörg,

vielen Dank für Deine Antwort. Mittlerweile hat die " Esse " und auch das Luftfiltergehäuse wie auch das Lenkrad das entsprechende
Farbkleid bekommen. Auch Tankdeckel und Kühlerverschluss strahlen schon im Alulook.
Wenn es auch kein Kunstwerk ist macht der Trecker doch mittlerweile einen gefälligen Eindruck.
Jetzt brauch ich nur noch einen passenden Sitz, eine Anhängerkupplung und mal schauen was noch so anfällt.

Mit diesem Erscheinungsbild komme ich dem Original schon etwas näher.

mfG Peter

IFA Rs 01/40

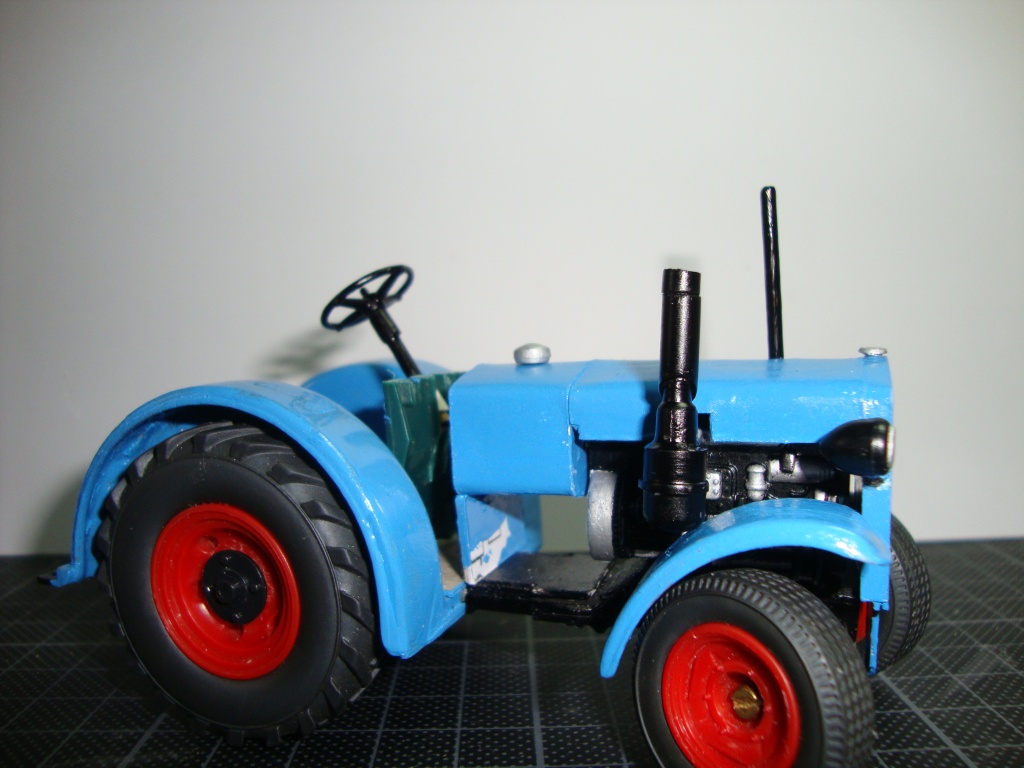

Hallo Euch allen,

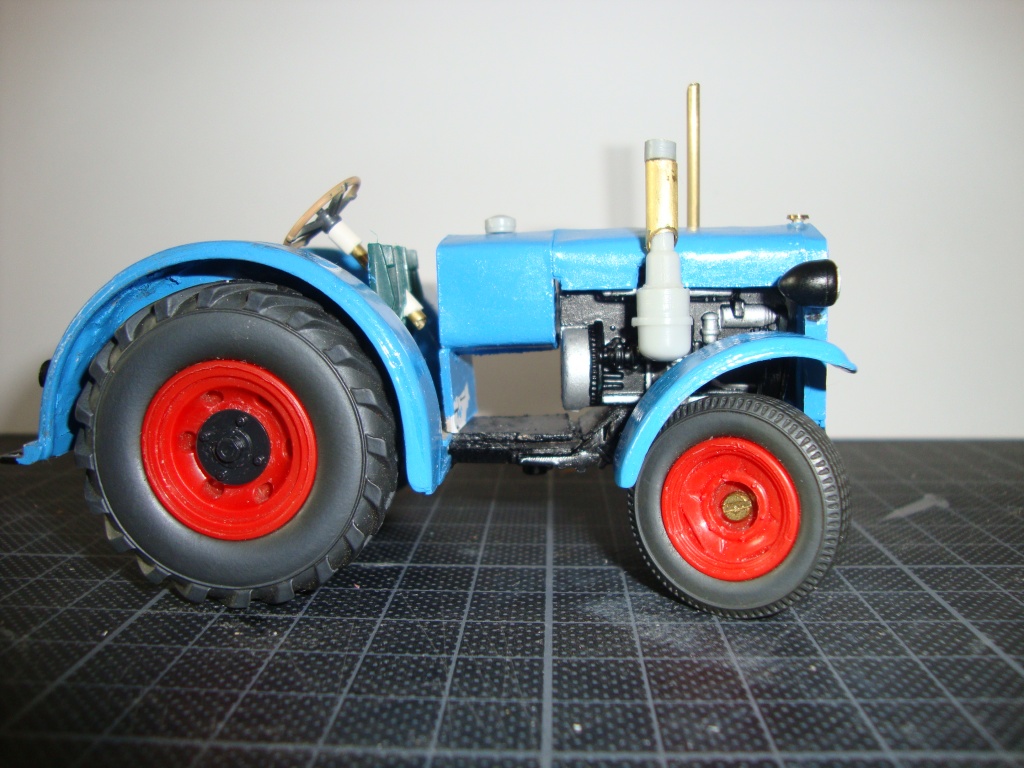

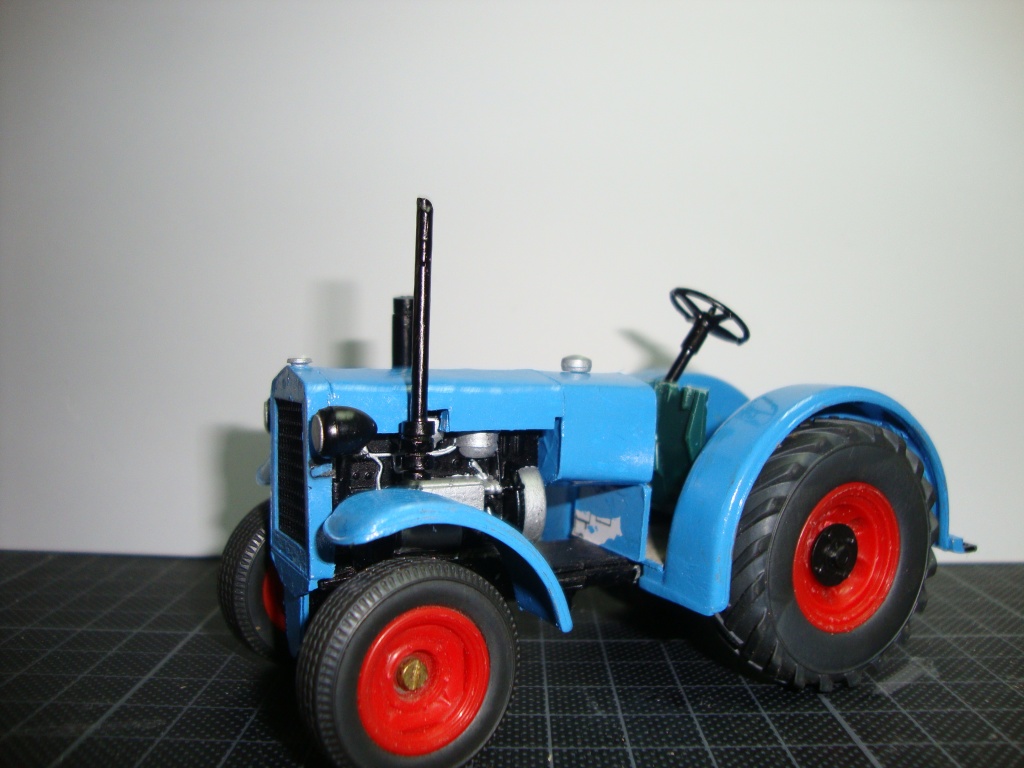

heute ist wieder ein kleines Stück geschafft und es ist Zeit für ein weiteres kleines Update.

Motorblock ist eingefärbt, esse ist angebracht ebenso das Luftfiltergehäuse sowie das Lenkrad provisorisch eingesetzt.
An der Motorhaube ist der Kühlerverschluss und der Tankdeckel angebracht.

Die Scheinwerfer hab ich etwas höher gesetzt.
Momentan bin ich am Überlegen ob ich nur eine Batterie einsetze oder die zwei hässlichen Batteriekästen die beim Original auch vorhanden waren nachbilde.
Nach der Farbgebung der angebrachten Kleinteile werde ich mich noch an die Kabine machen die grundlegend überarbeitet werden muss.
Soviel vorerst dazu , hier geht es weiter wenn ich die Kabine soweit fertig habe daß sie farblich behandelt werden kann.

mfG Peter

IFA Rs 01/40

Hallo Simon , Hallo Jörg,
vielen dank für Euere Antwort. Besser bekomme ich es momentan nicht hin. Wenn die Pinsellackierung durch Airbrush ersetzt werden könnte würde es vielleicht noch besser wirken. Ich habe aber noch vor eine oder zwei Alterungsstufen zu verwirklichen danach verschwindet auch noch die eine oder andere unschöne Stelle. Ich habe auch gerade festgestellt das die Kabine in der Höhe verändert werden muss . Sowas passiert wenn man etwas zu schnell an`s Werk geht. Es fehlen ganze 2 mm an der Hütte und dann kommt noch ein flacheres Dach drauf dann wirkt das Ganze auch noch ganz anders.

mfG Peter

IFA RS 01/40

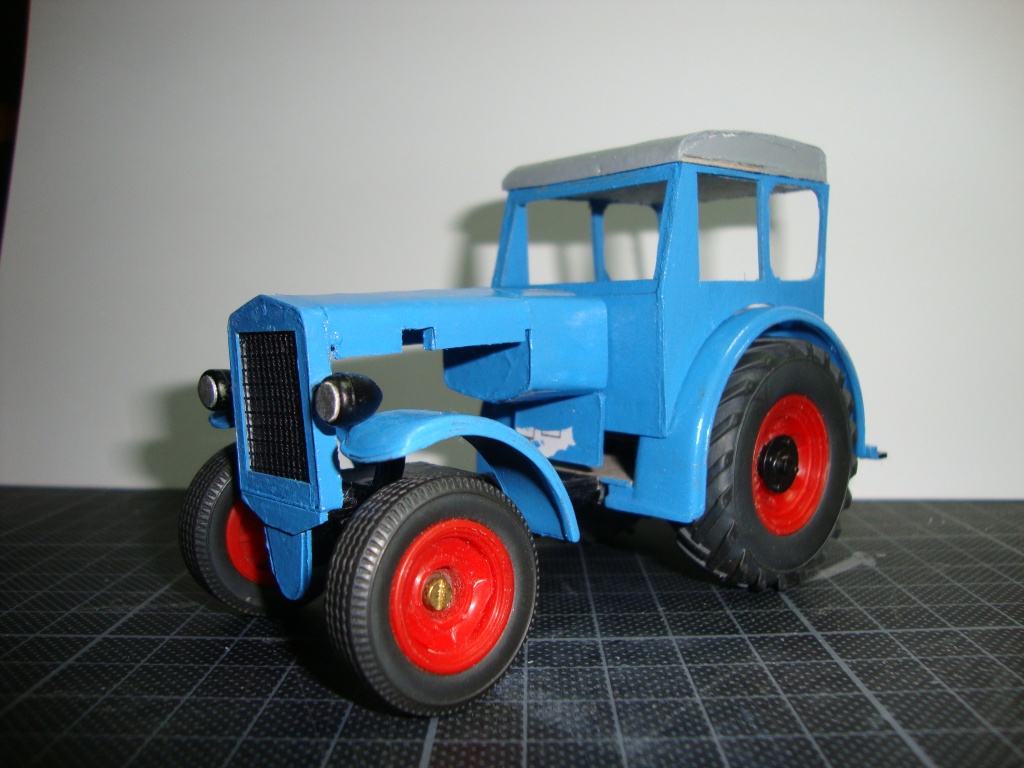

Hallo Euch allen,
zuerst einmal vielen Dank für Euer Interesse. Heute gibt es wieder ein kleines Update.

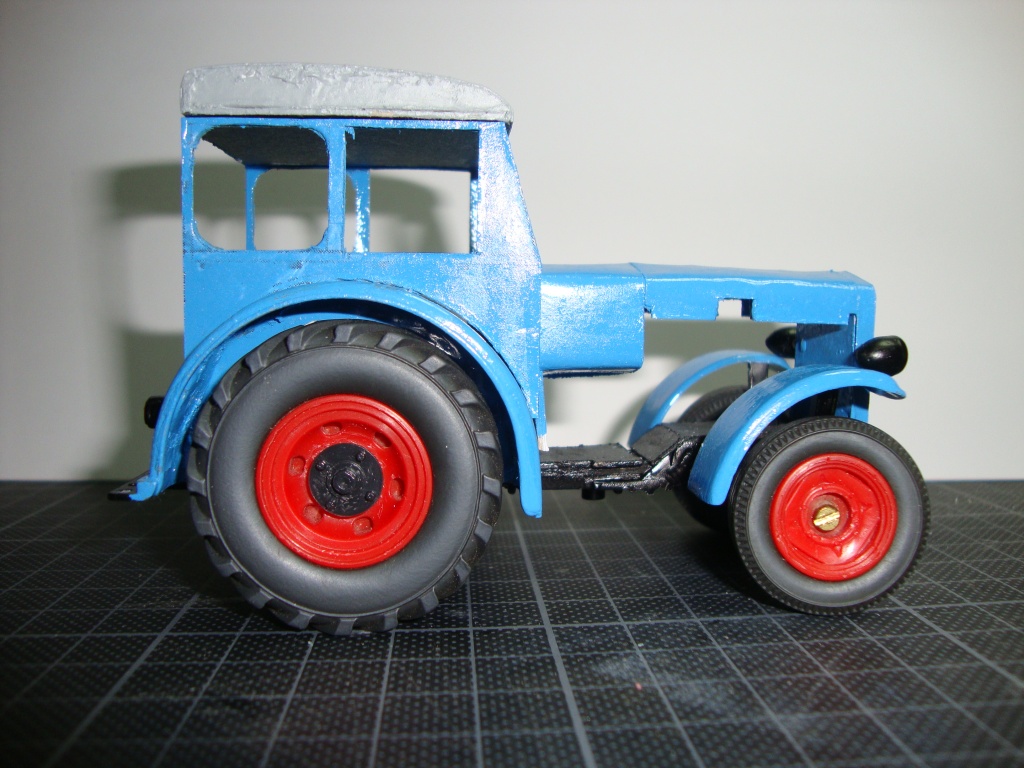

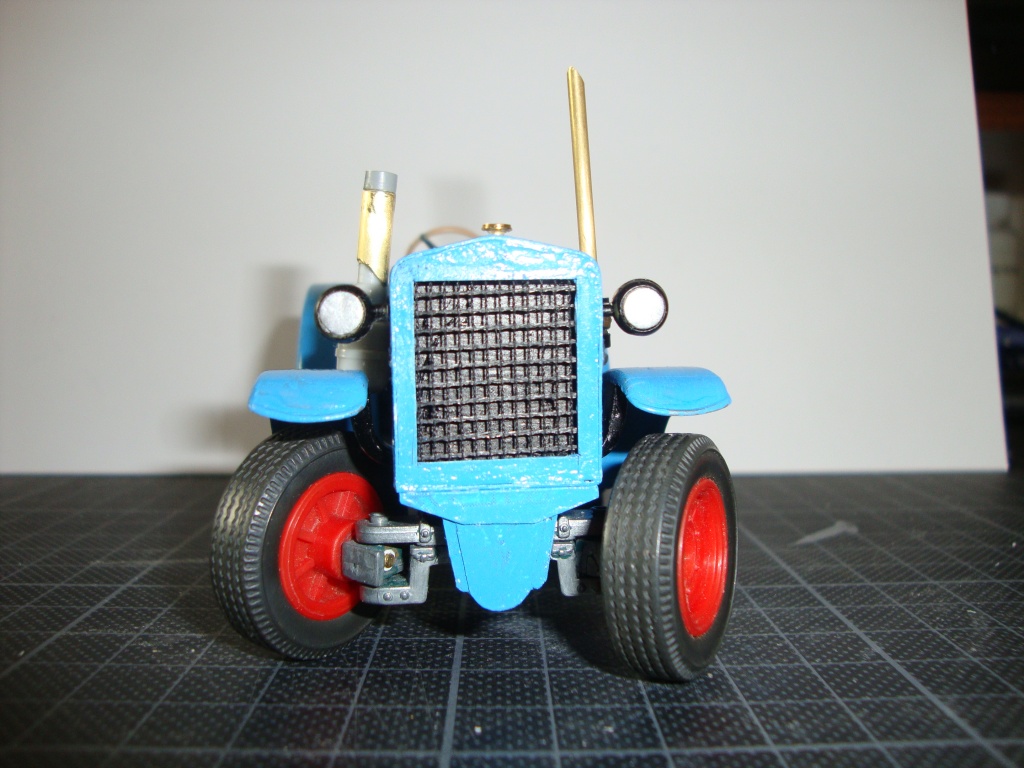

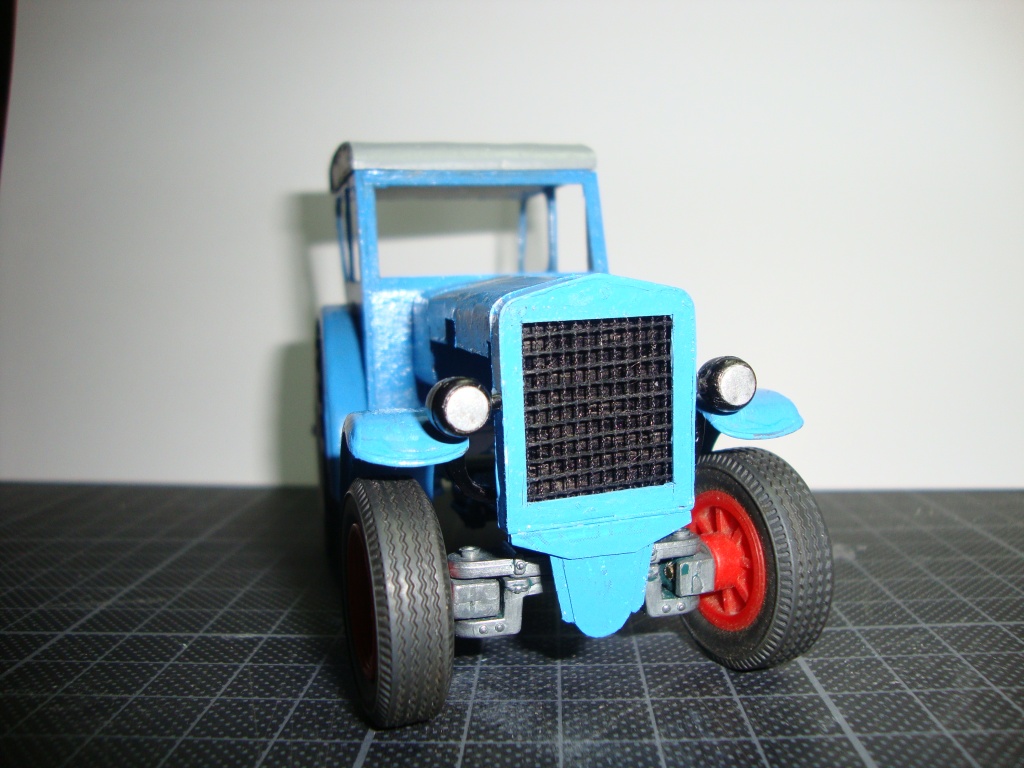

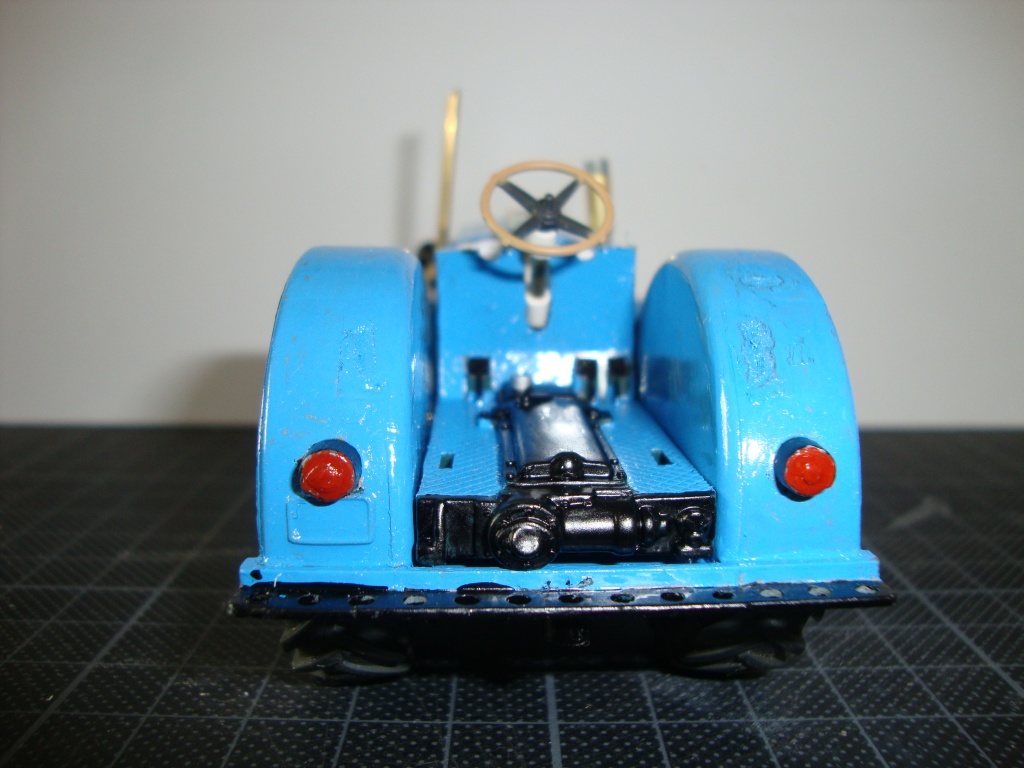

Scheinwerfer vorn sind angebracht Rückleuchten eingefärbt Kabine eingefärbt und das Dach hab ich gemäß des Ersatzteilkataloges angefertigt.
Ich befürchte aber das ich das Dach eventuell noch Verändern werde.
Die Motorattrappe hab ich schwarz eingefärbt und morgen nach dem Trocknen kommen an selbiger noch ein paar Farbkleckse drauf.

Auf dem letzten Bild hab ich das Dach wieder abgenommen da es mir so nicht gefällt. Hier werde ich noch eine andere bessere Lösung finden.

Die Motorattrappe hab ich probeweise noch einmal eingestzt.gedanken mach ich mir auch schon über die Verglasung. Mal sehen ob ich was passendes dazu finde.

mfG Peter

IFA RS 01/40

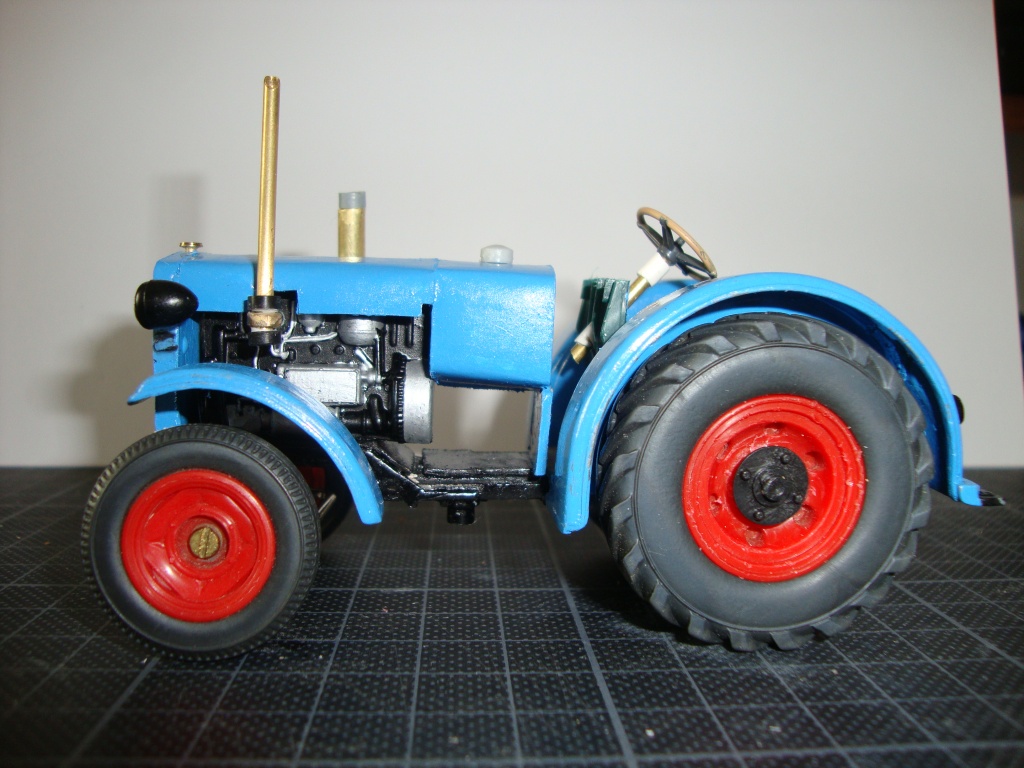

Hallo Euch allen ,

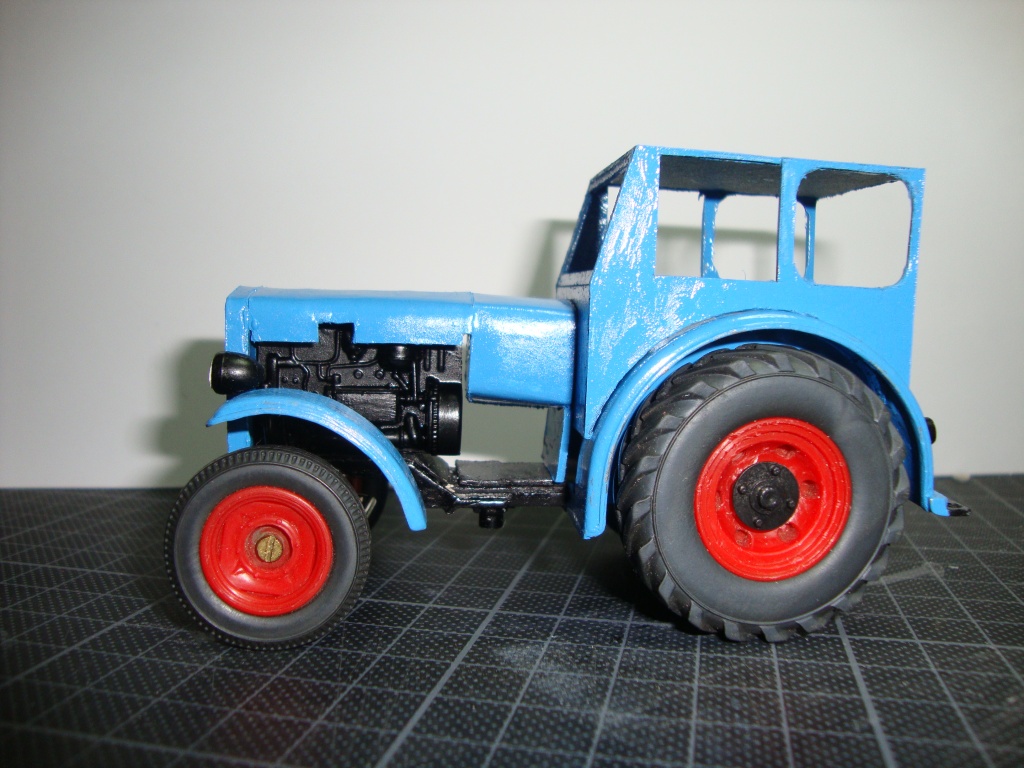

es gibt wieder ein kleines Update zum Rs 01/40.

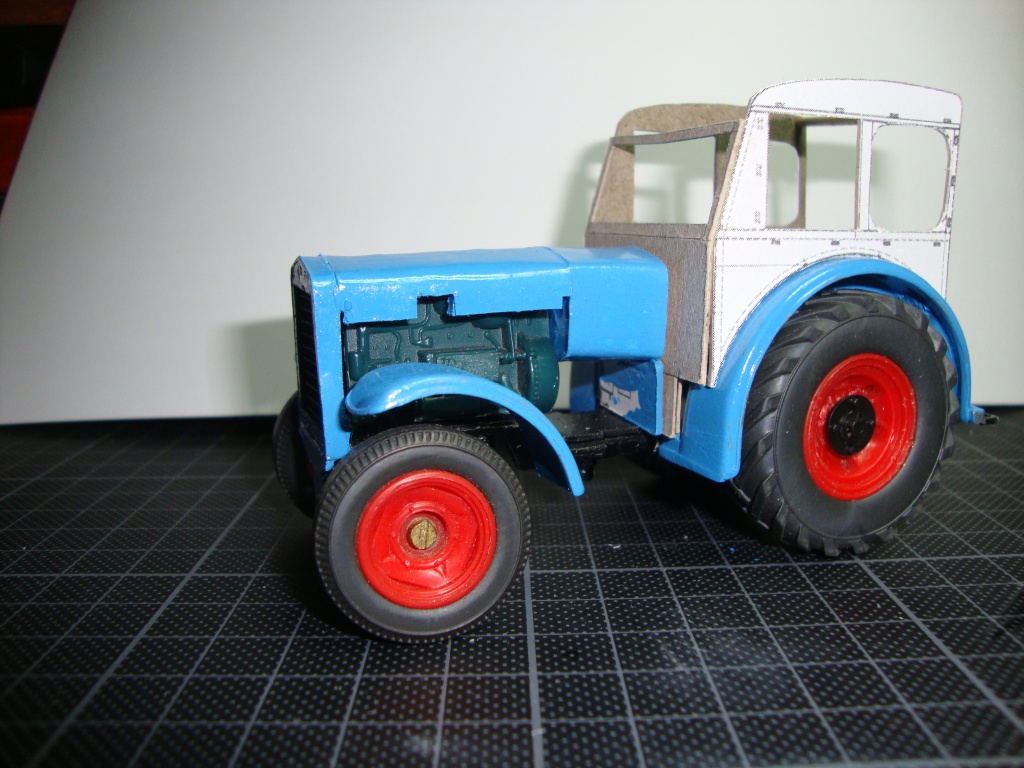

Nach einigen Versuchen hab ich nun die Motorhaube und den Tank fertig gestellt und auch schon lackiert.
Zwischendurch hab ich mich der Motorattrappe gewidmet und selbige angepasst und provisorisch auf den Rahmen gesetzt.
Aber seht selbst:

Das ist der derzeitige Stand . Im nächsten Gang soll die Kabine neu gebaut werden und lackiert. Mit der Motorattrappe muss ich mir in Hinsicht Farbgebung noch etwas einfallen lassen.

mfG Peter

IFA RS 01/40

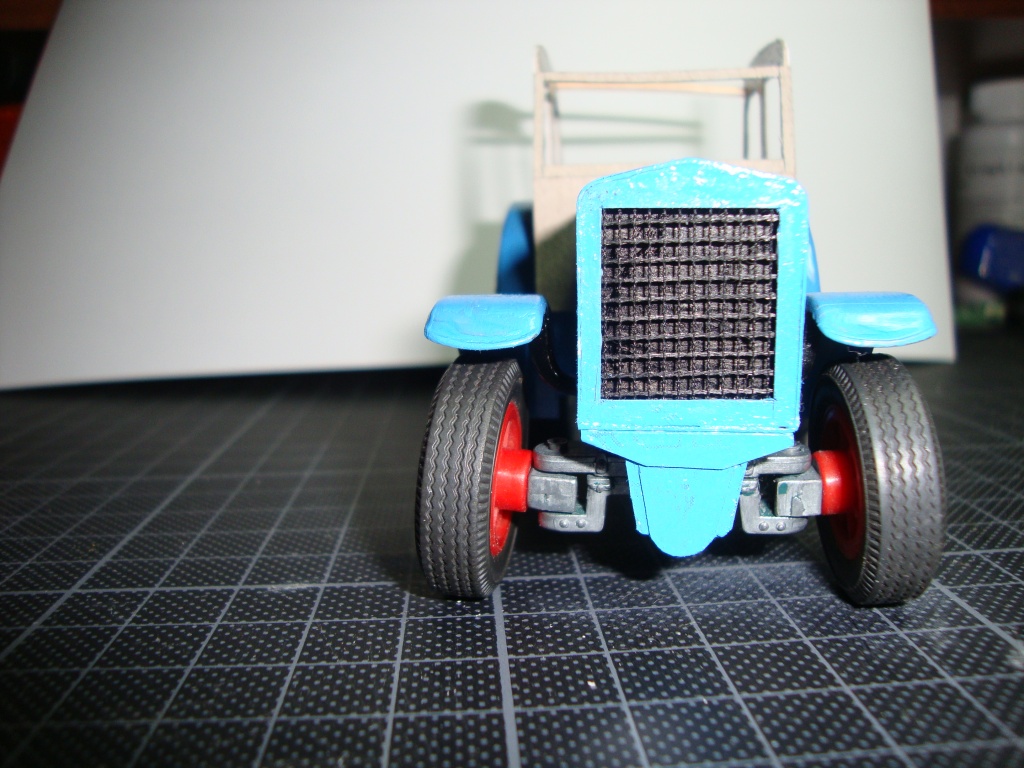

Hallo Euch allen,

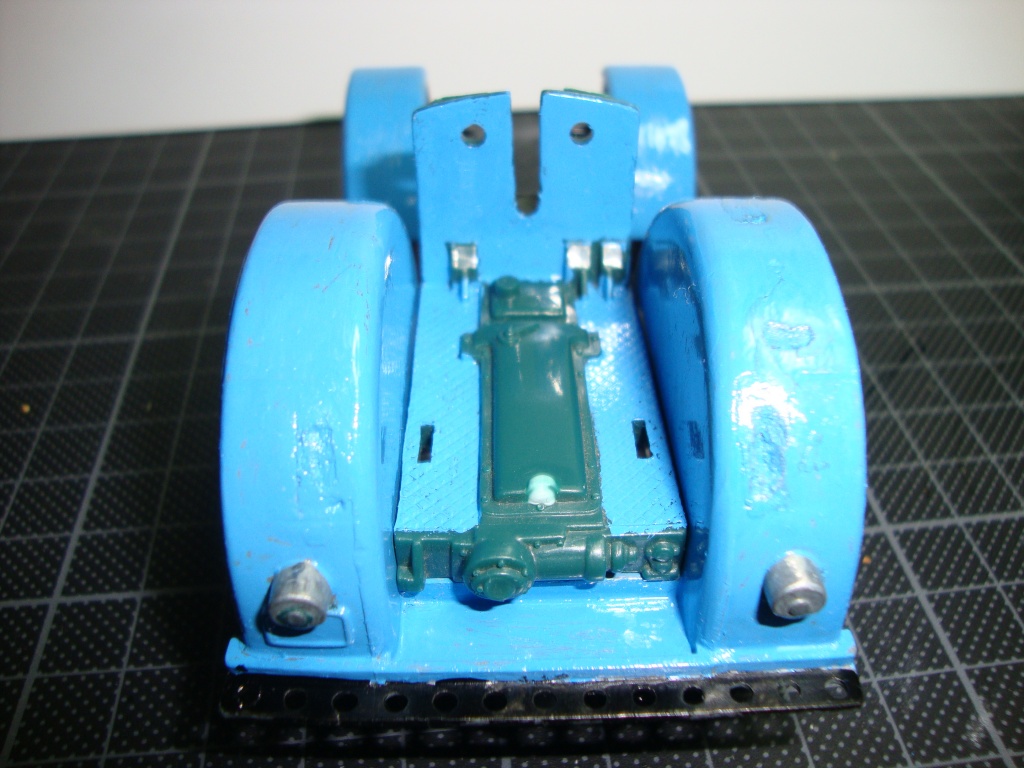

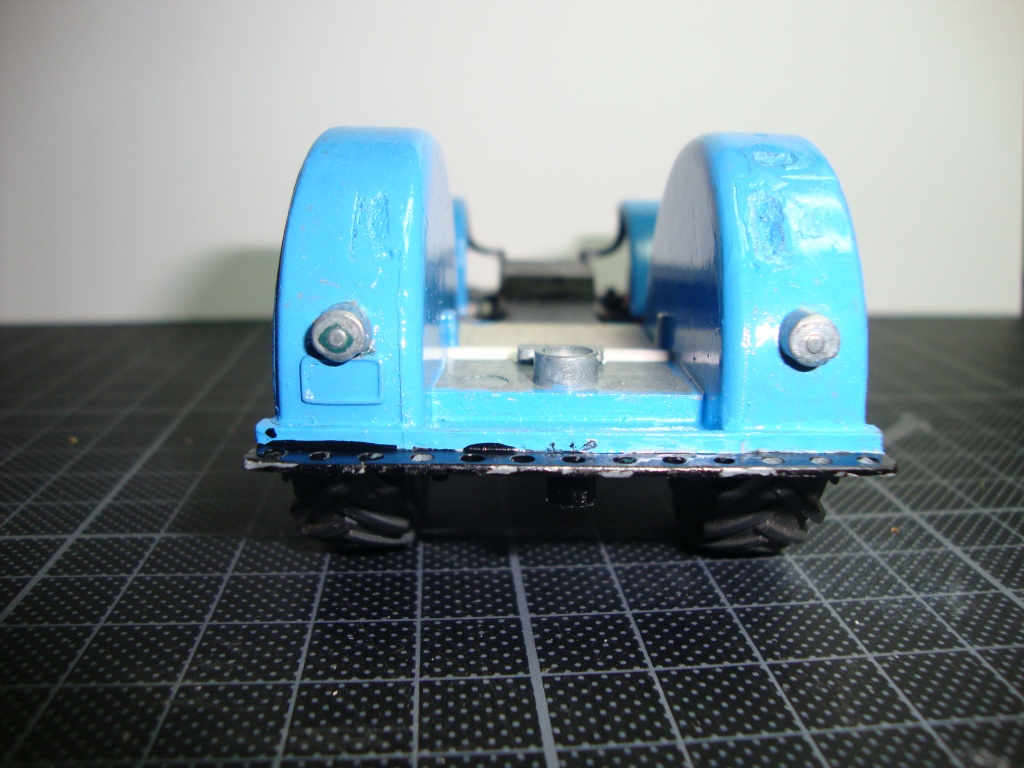

an dieser Stelle möchte ich Euch ein kleines Update zu meinem Trecker-Projekt präsentieren.
Da ich weder das Grün noch das Grau womit der Rs 01/40 im Alltag unterwegs war zur Verfügung hatte hab ich mich für Blau entschieden.

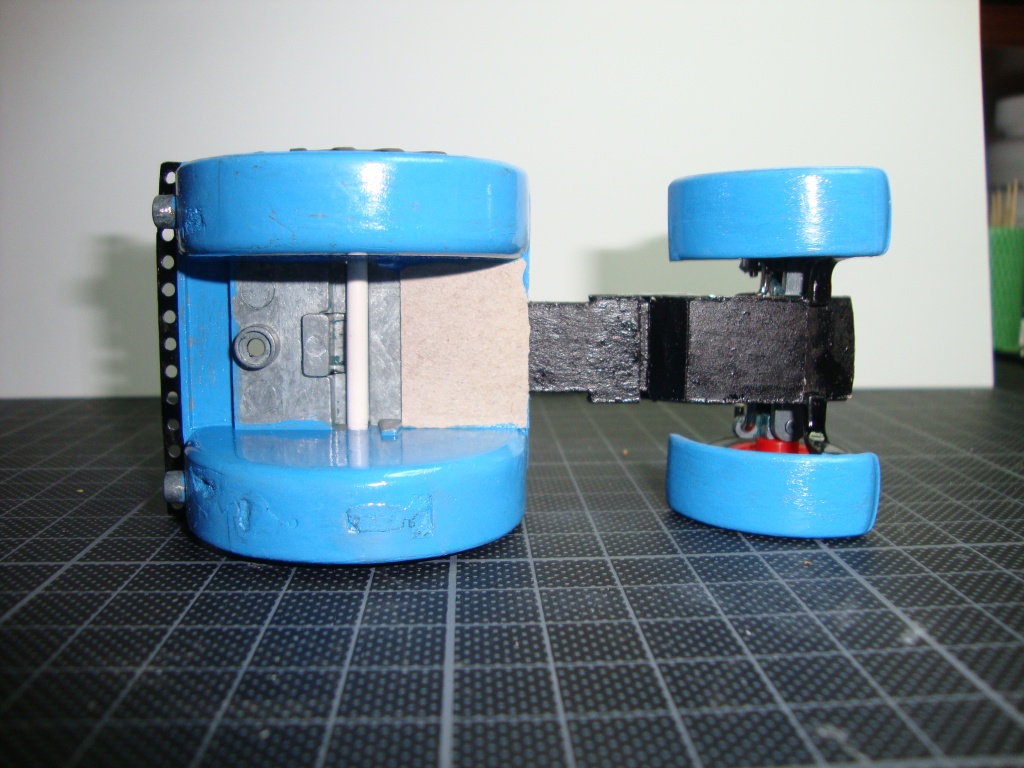

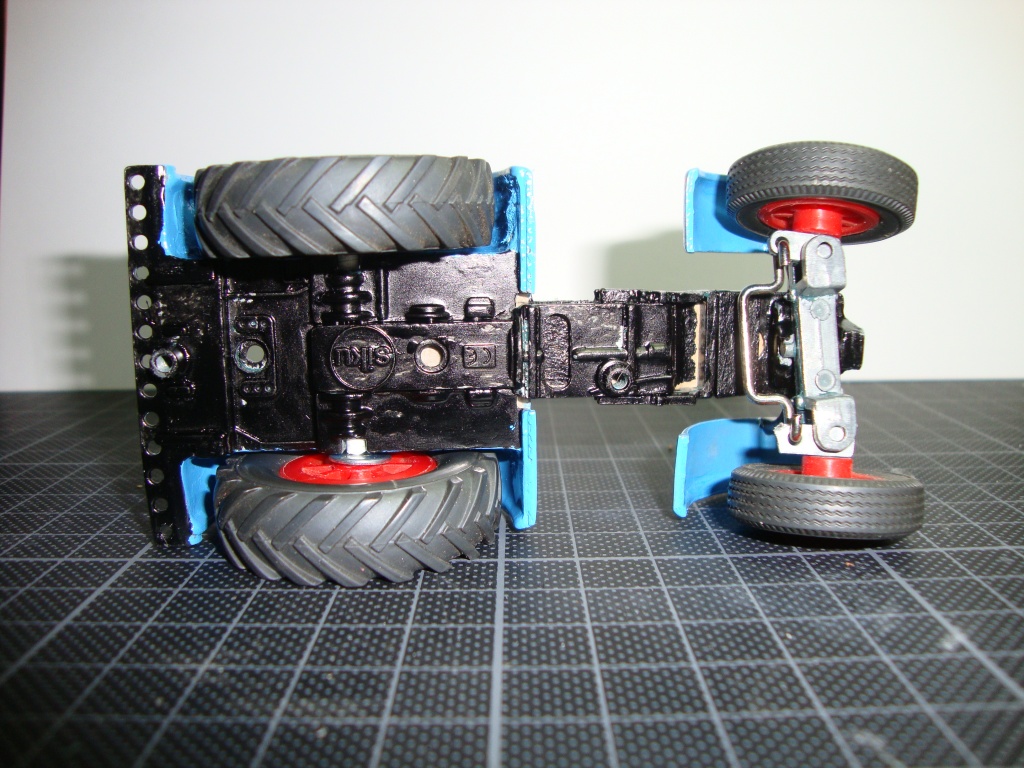

Den Grundrahmen hab ich Schwarz gefärbt und ein Teil der Inneneinrichtung hab ich auch schon begonnen.

Aber seht am besten selbst:

Für einen weiteren eindruck hab ich meine Kartonhütte und das kühlergrill noch mal draufgesetzt.

Die Hütte und das kühlergrill werden noch einmal neu gebaut und die Hütte wird im gleichen Blau wie die Kotflügel gefärbt.

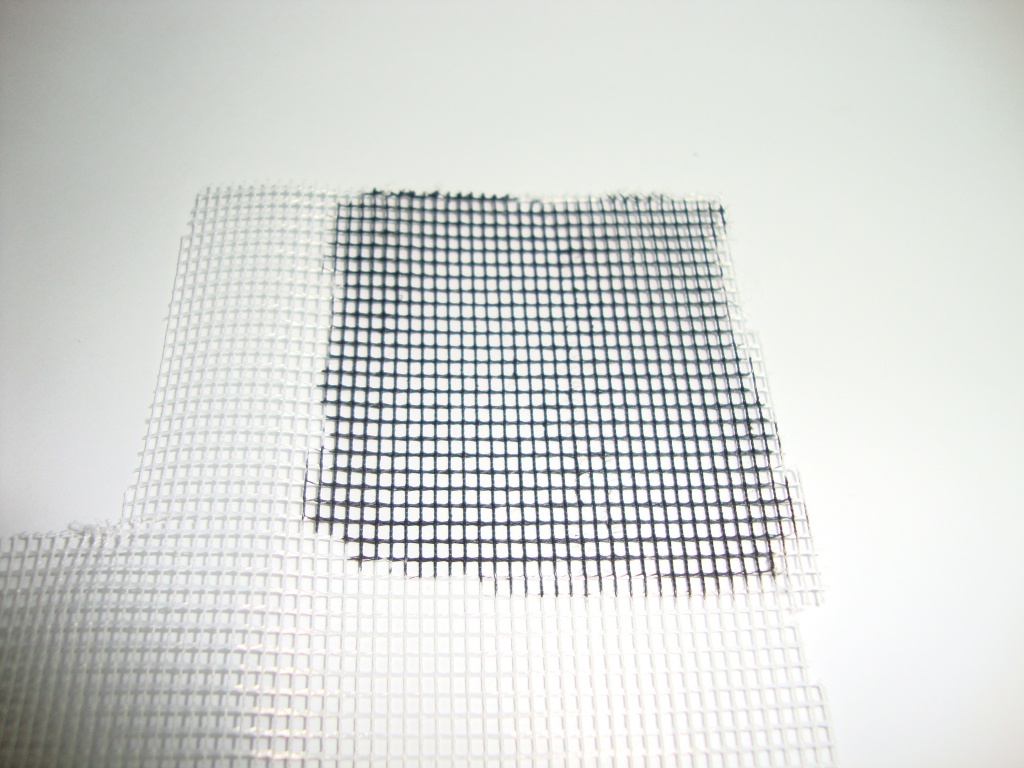

Für das Kühlergrill hab ich Fliegengitter schon mal Schwarz eingefärbt und wenn ich damit soweit bin das ich das Kühlergrill fertig habe gibt es weitere Bilder.

Das ist der momentane Stand.

mfG Peter

IFa RS 01/40

Hallo Jonas,
vielen Dank für Deine Antwort.
Das mit dem Material Karton war eine Notlösung da dieses Material fast schier unendlich und sehr günstig um nicht zu sagen Saugünstig fast überall zu bekommen ist. Für Kunststoff hab ich leider die erforderlichen Werkzeuge nicht .
Wenn man allerdings Karton mit Sekundenkleber einseitig oder auch komplett härtet dann erhält der Karton fast die Eigenschaften von Kunststoff.
Ich härte nur einseitig dadurch gibt es bei genauer Arbeit saubere Schnittkanten und Verzug tritt kaum noch auf.
Ob sich allerdings alles für den Traktor notwendige aus Karton herstellen lässt kann ich nicht sagen aber ich versuche es und das soweit ich komme.

mfG Peter

IFA Rs 01/40

Hallo Jürgen,Thomas und konsti,
vielen Dank dafür das Euch mein Vorhaben gefällt.

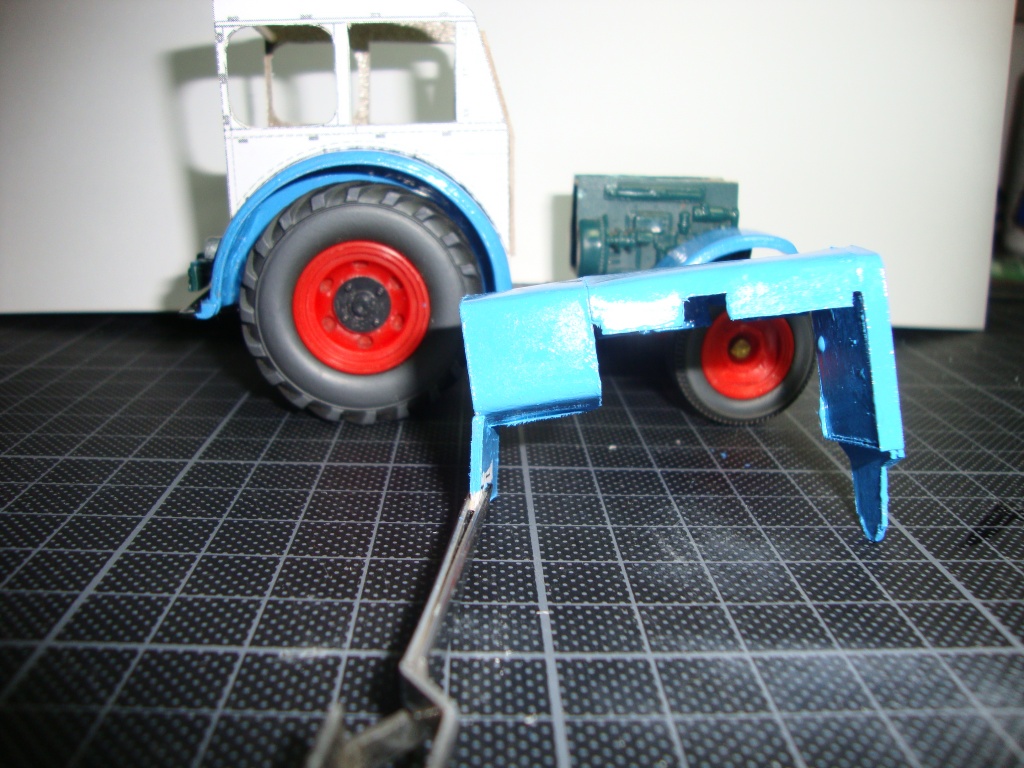

Momentan hab ich den Grundrahmen und die Kotflügel lackiert und sowie ich das Teil anfassen kann gibt es weitere Bilder.

Gruß Peter

IFA RS 01/40

Hallo Jörg,
vielen Dank für Deine Antwort und Deinen Zuspruch.
Ich werde auf jedenfall am Ball bleiben und alles daran setzen den Trecker hin zu bekommen.
Sicher wird es dabei so manchen Kompromiss geben und die Qualität eines Industriell gefertigten Modells nicht erreichbar sein aber wenn das Ergebnis letztlich halbwegs akzeptabel ist dann reicht mir das schon.

mit allerbesten Grüßen Peter

Hallo Euch allen,
Nach langem Hin-und Her hab ich mich entschlossen den Bau eines Traktors vom Typ IFA RS 01/40 Pionier zu beginnen.

Hier mal ein Link zum Traktor : fotoarchiv-kunkel.startbilder.de/1024/ifa-rs-0140-pionier--109356http://fotoarchiv-kunkel.startbilder.de/1024/ifa-rs-0140-pionier--109356.jpg

Als Grundlage für den Bau dient mir ein Fahrgestell eines Siku-Hanomag der im wesentlichen fast die gleichen Maße besitzt und eine bemaßte Zeichnung des RS 01/40 sowie der Ersatzteilkatalog des Traktors.

Nach dem Umscalieren der Zeichnung in den Maßstab 1:32 hab ich die Radgröße überprüft und zu meiner Zufriedenheit festgestellt das nicht nur die Räder sondern auch die hinteren Kotflügel passig sind.

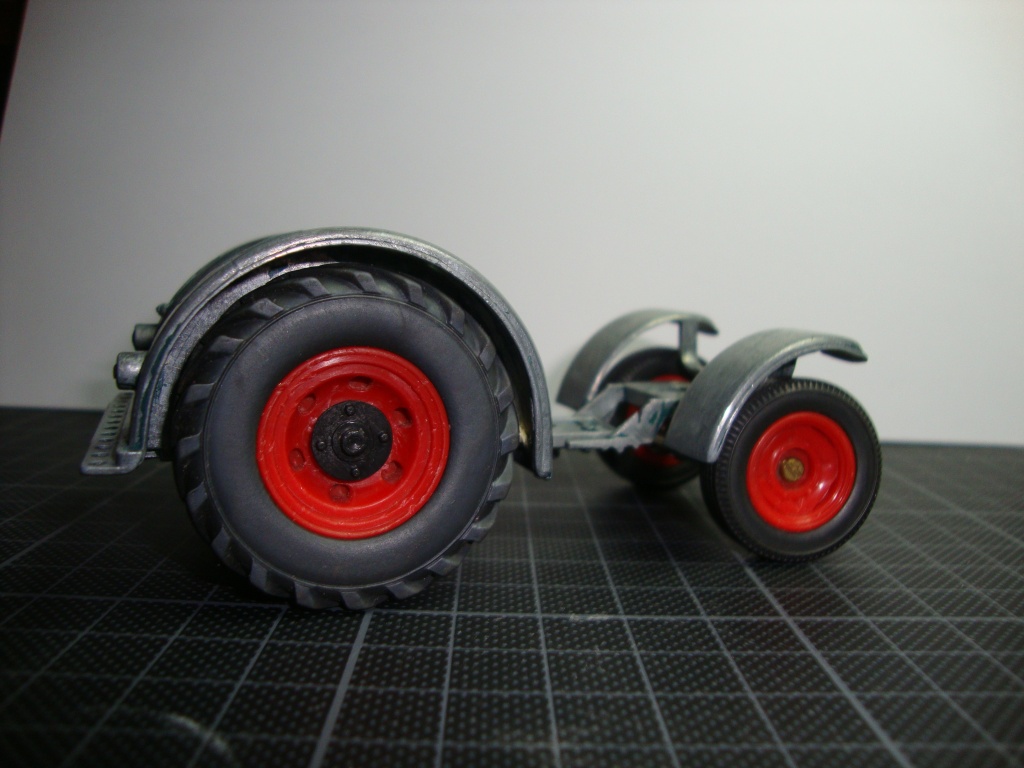

Da ich dieses Projekt schon mal vor längerer Zeit vor hatte hab ich mich an das komplette Entlacken der brauchbaren Metallteile des Fahrwerks gemacht.

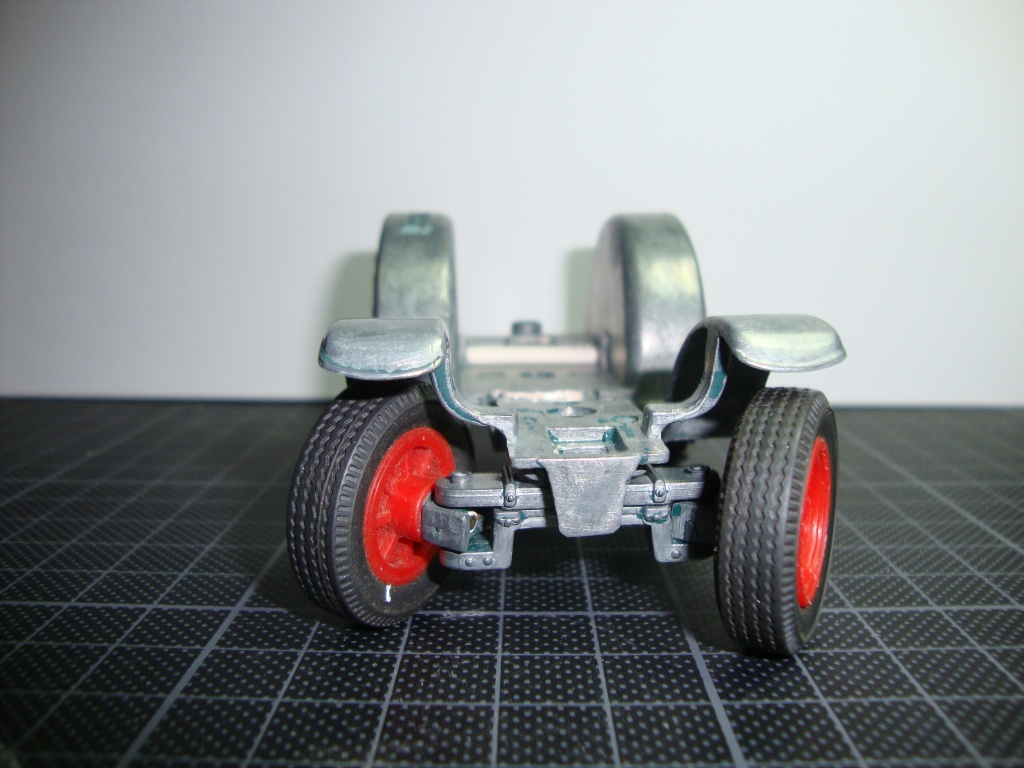

Den Siku Hanomag hatte ich vor langer Zeit mal bei 3-2-1 super günstig erhascht. Der Rahmen war gebrochen und damit brauchte ich nicht`s zersägen.
Ich habe lediglich die Bruchstellen versäubert und was zu viel Material war entfernt.

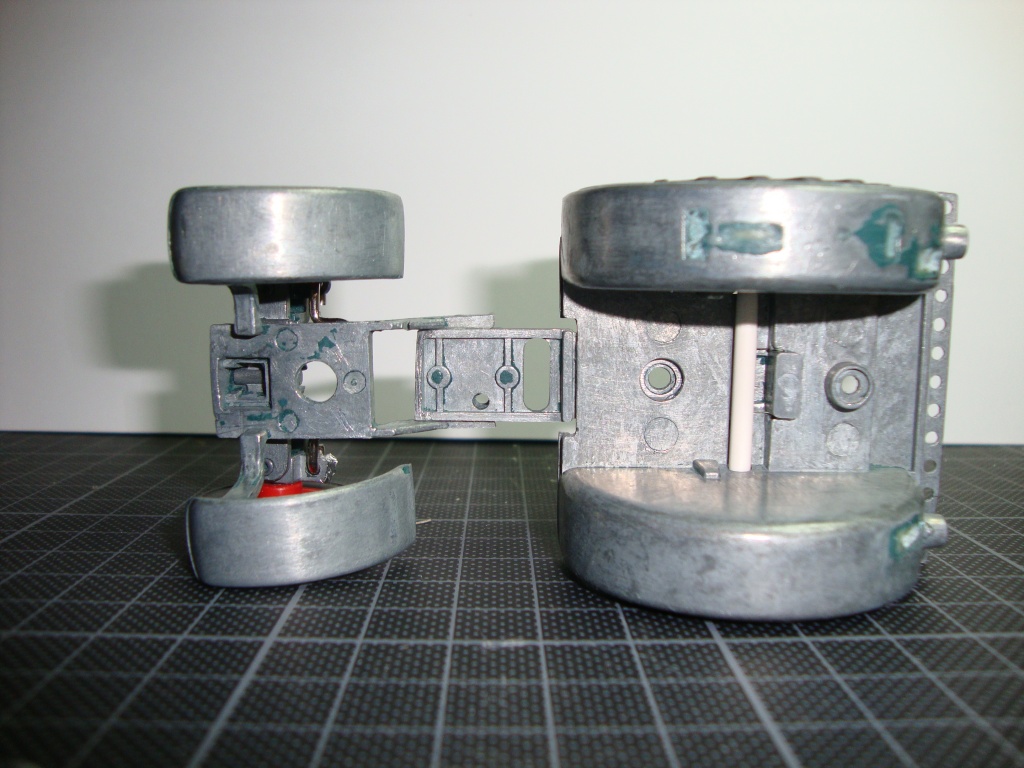

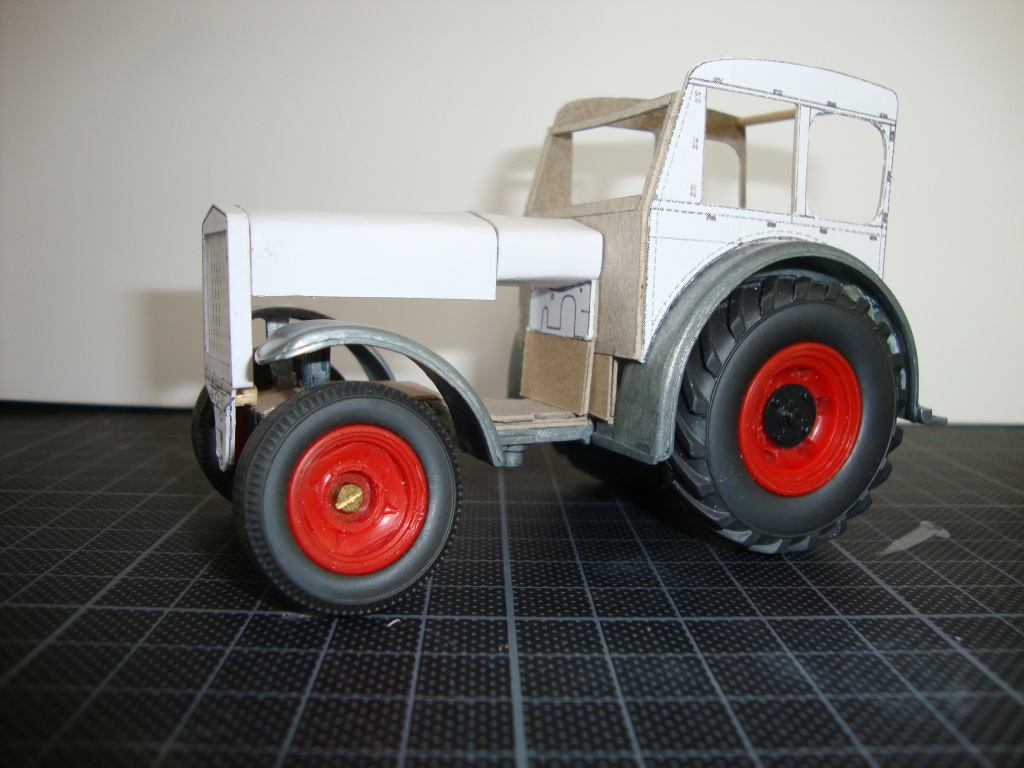

Gestern hab ich den Rahmen mit Hilfe der Zeichnung verklebt.

Im originalen Auslieferungszustand des Treckers gab es keine Kotflügel an der Vorderachse. In vielen Bereichen wo der Trecker im Einsatz war wurden Kotflügel an der Vorderachse nachgerüstet.
Ich habe mich entschlossen die des Hanomag an der Vorderachse zu belassen.

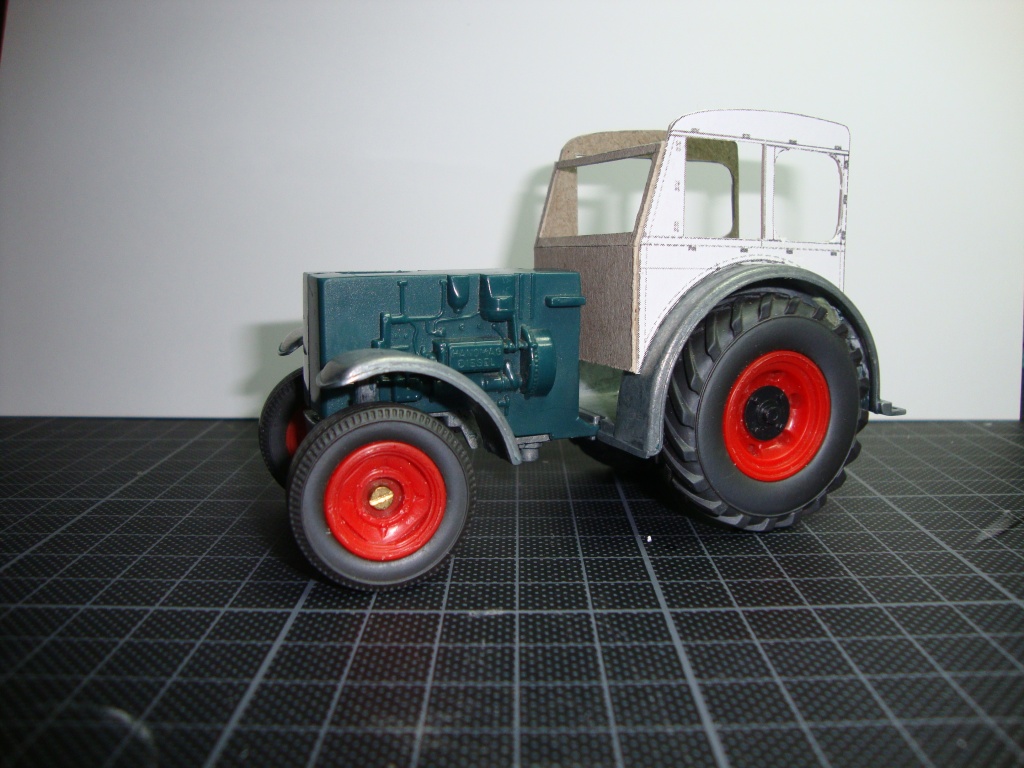

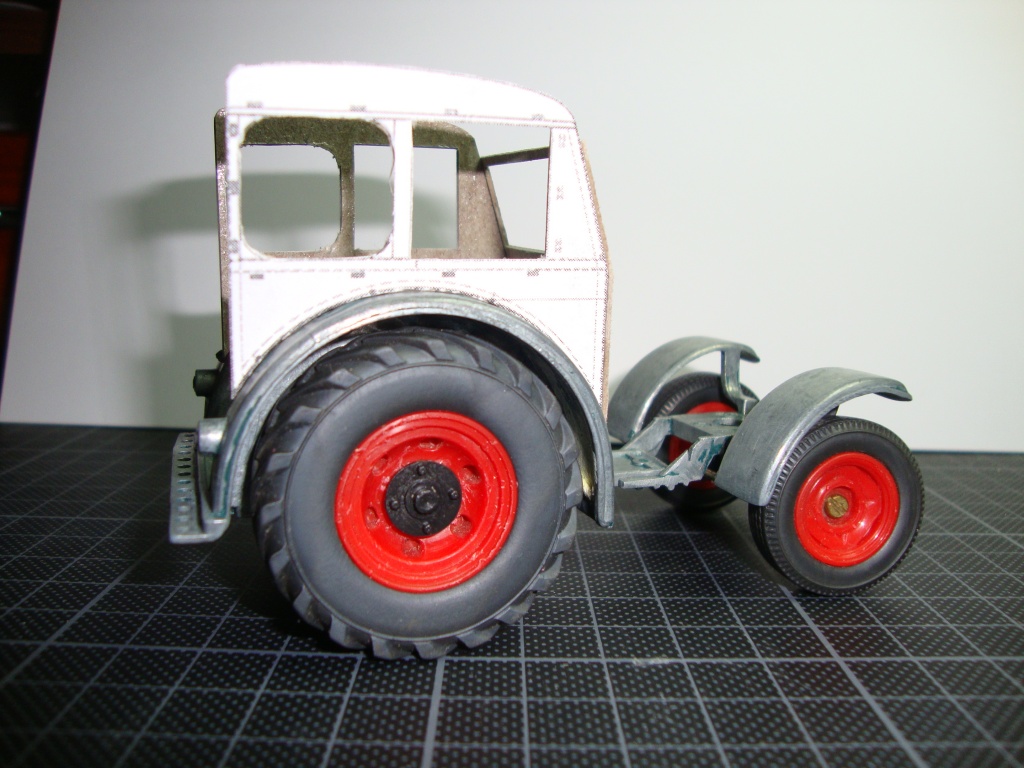

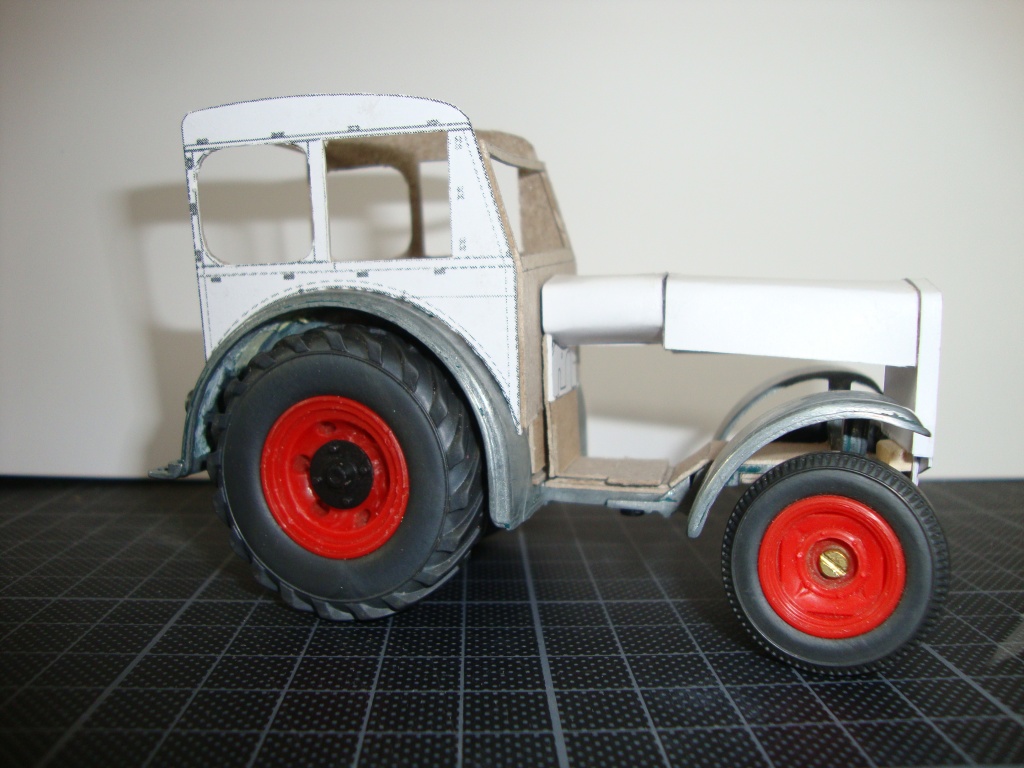

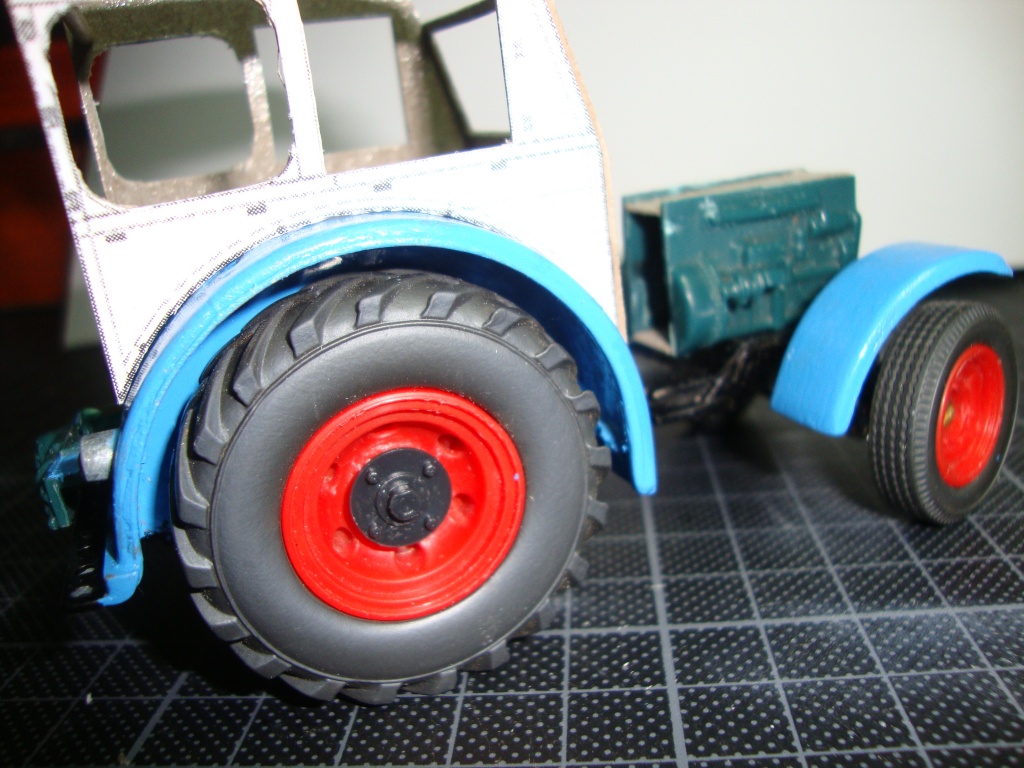

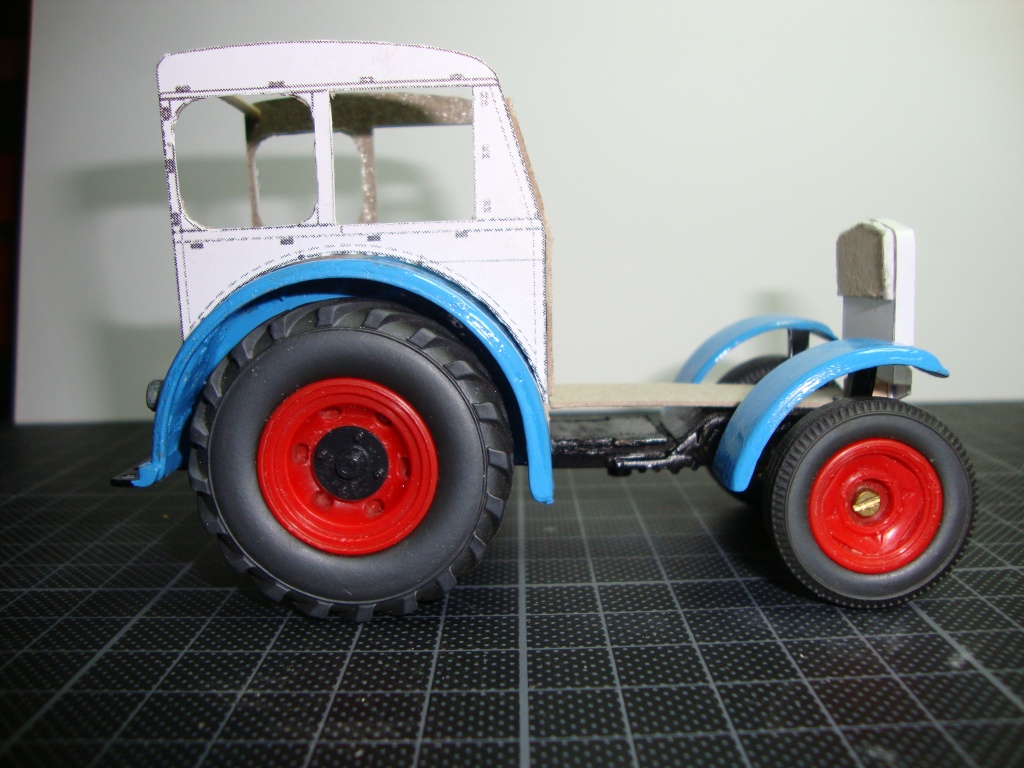

Aus dem ersatzteilkatalog hab ich mir eine von zwei Varianten der Kabine ausgewählt. Scaliert,angepasst und nach dem Drucken auf 0,8 mm starken Karton geklebt passten die Rundungen für die hinteren Kotflügel von Anfang an

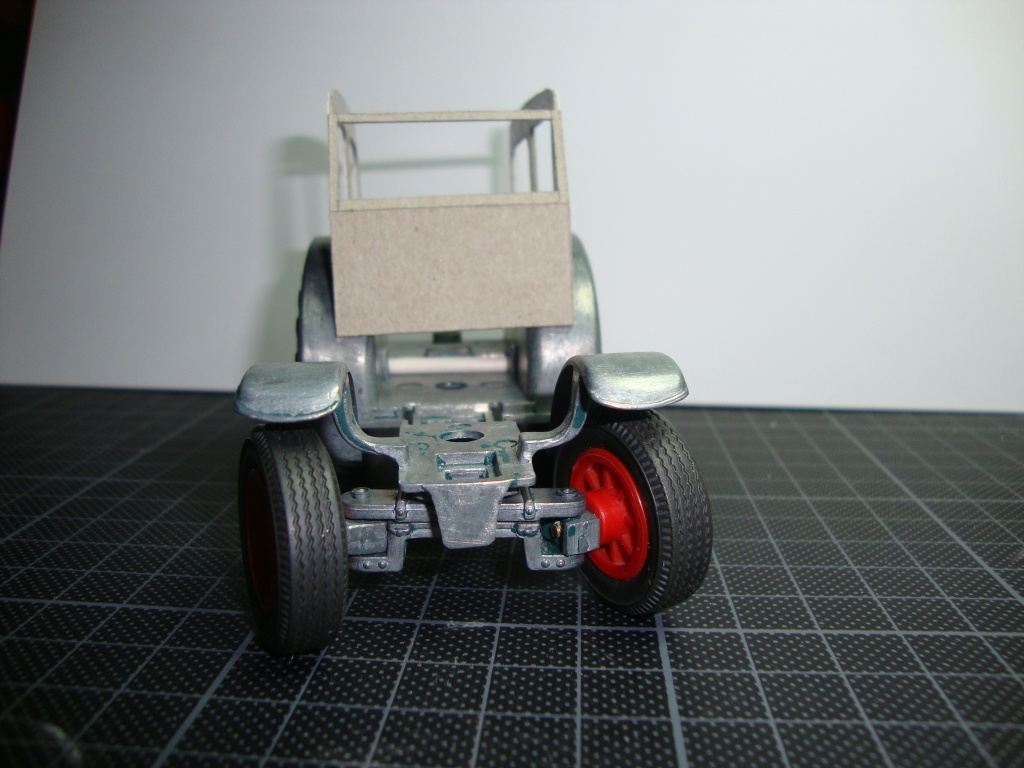

damit die kabinenseitenteile halbwegs auf den Kotflügeln stehen hab ich ein provisorisches Frontteil angeklebt.
Das provisorium weist aber schon die anwendbare Breite der Kabine auf.

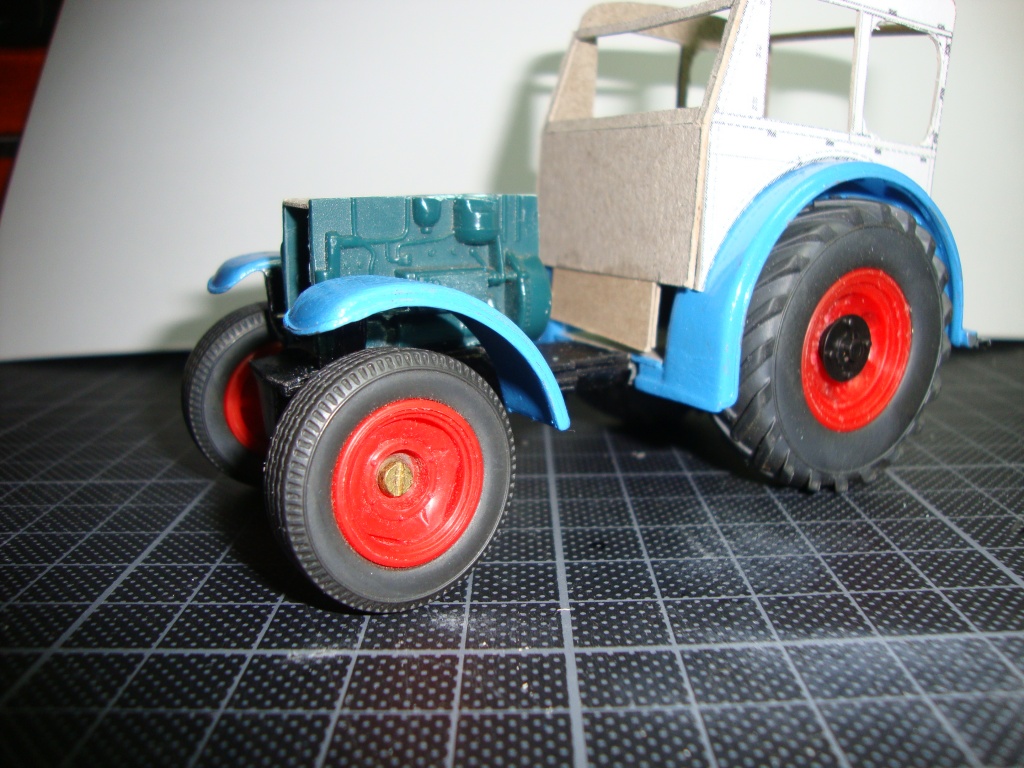

Wenn ich es hinbekomme dann möchte ich als Motorattrappe die des Hanomag verwenden. Zur Probe hab ich selbige schon mal auf den Rahmen gestellt.

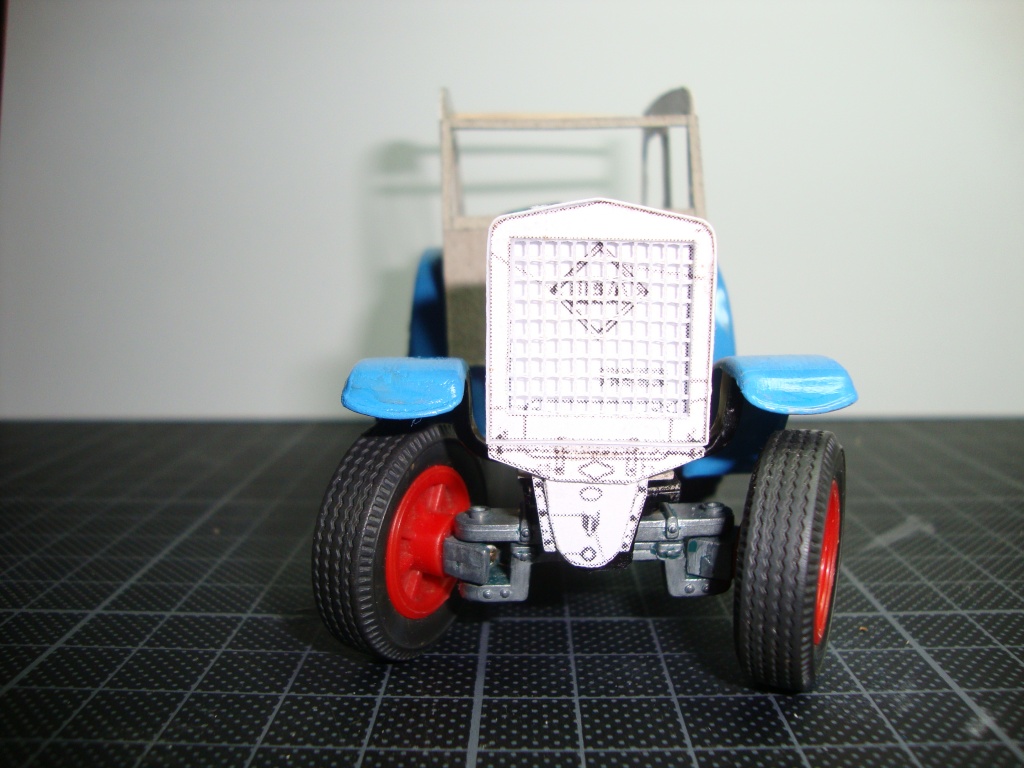

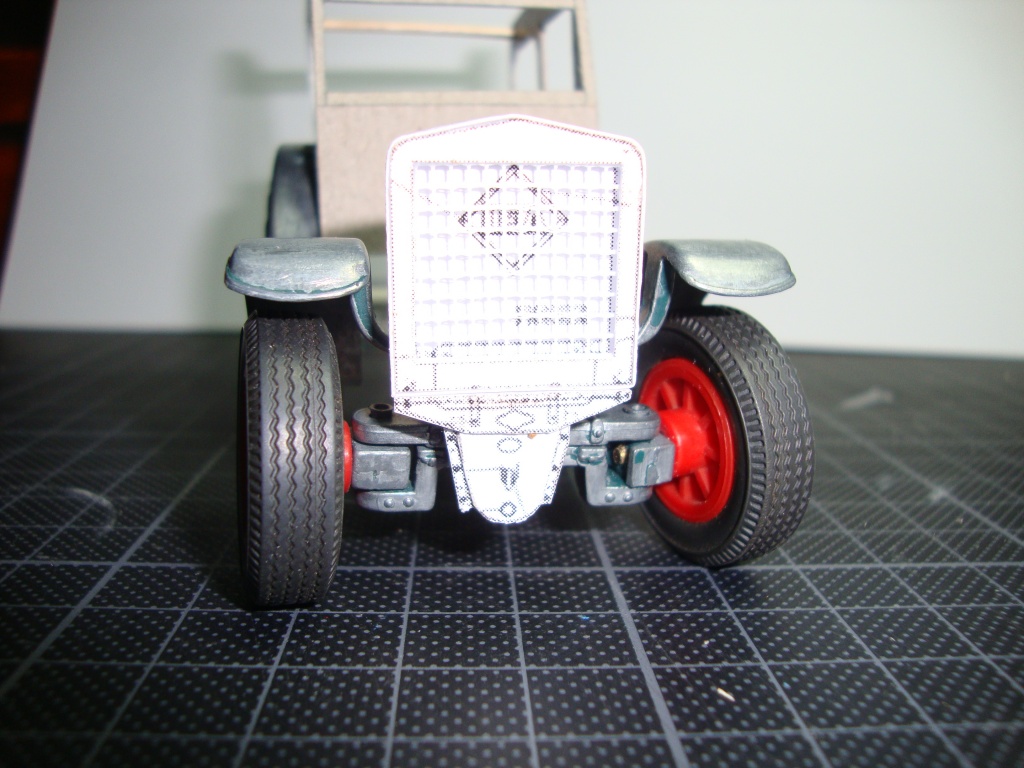

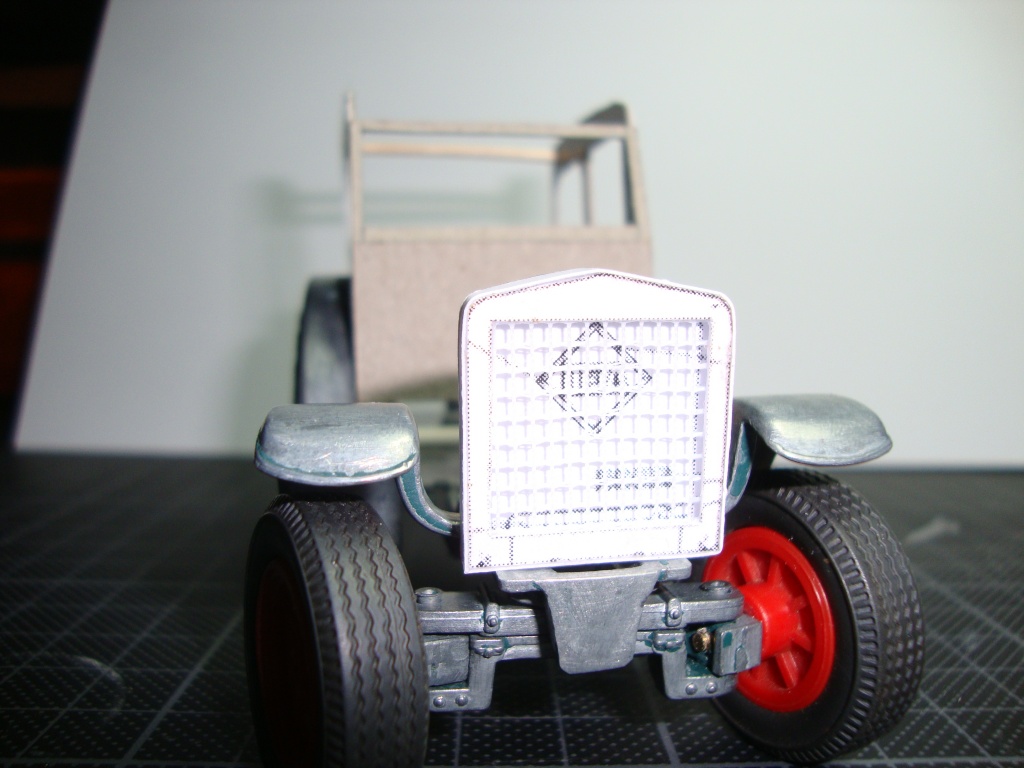

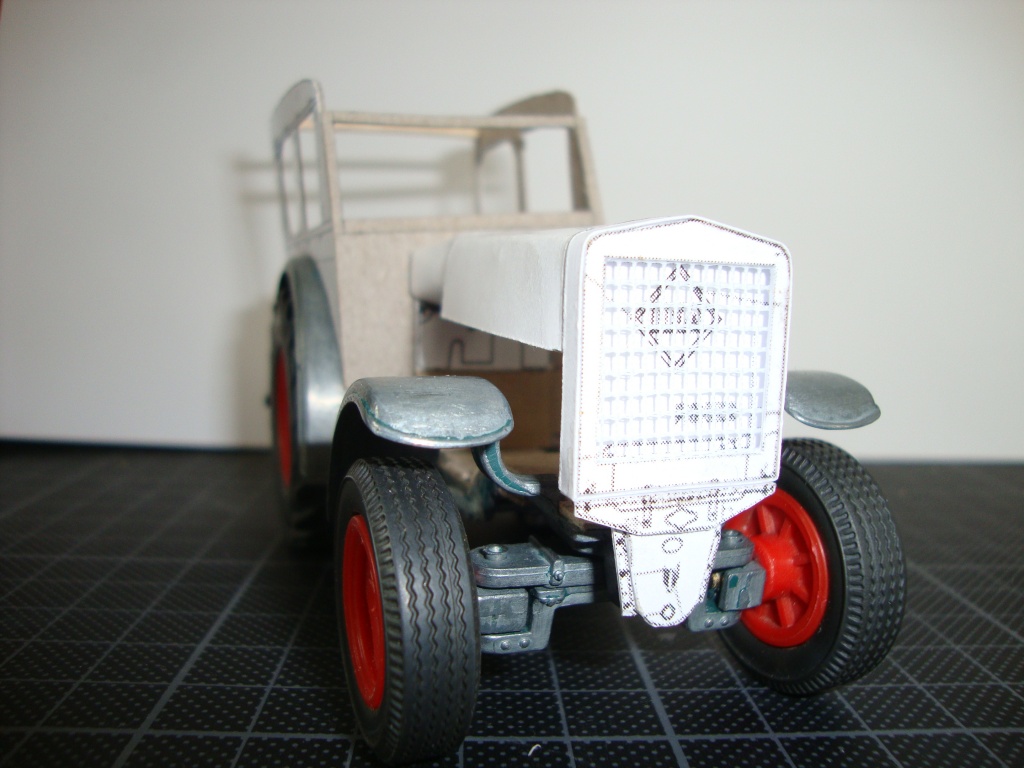

Aus dem Ersatzteilkatalog hab ich mir eine Variante des Kühlergrills ausgewählt und scaliert,ausgedruckt und ausgeschnitten und in der Breite und Stärke für die Modellgröße zusammengefügt.

Das Kühlergrill ist nur auf den Rahmen gestellt und müsste meiner Meinung nach noch etwas höher angebracht werden.

Der erste Versuch Motorhaube und Tank anzufertigen ist mir nicht so gut gelungen und auch zu lang ausgefallen aber daran kann ich sehen wo etwas entfernt werden muss.

Der gesamte Vorbau wird also noch einmal komplett neu angefertigt werden müssen. Ich wollte Euch aber das Misslungene Teil nicht vorenthalten.
Der Vorbau besteht aus 200g Karton, der sich in der Verarbeitung als etwas zu steif herausstellte. Der nächste Versuch wird mit 160g Karton probiert.

Das ist der derzeitige Stand . Wenn es wieder was Neues dazu gibt geht es hier weiter.

mfG Peter

Traumschiff

Hallo Thomas,
wenn es um Fernsehen geht dann hab ich ganz viele Stunden zur Verfügung . Meine Dame schaut nur sowas wie Professor -Doktor weiße Binde, Professor-Doktor goldene Binde, Oberkommissar schwarze Handschelle, Kommissar silberne Handschelle um nur einiges von diesem Sinnlosen Kram aufzuzählen.
Es wäre schöner wenn für`s Hobby ein extra Raum vorhanden wär aber die Flimmerkiste steht nur 3m vom Schreibtisch entfernt.Da brauchst Du Böllerkapseln die die Lauschlappen völlig abschotten.

Gruß Peter

Fortschritt HTS 60 ( T 088 )

Hallo Hermann,
vielen Dank für Deine Antwort.
Du hast Recht ich hätte mir mehr Zeit lassen sollen und von vornherein so manches Überdenken. Zumal das schon der zweite Hänger ist den ich gebaut habe und bei mir den Eindruck hinterlässt ( nicht´s dazu gelernt ).
Nicht´s dazu gelernt hab ich z.B. bei der Verwendung der Farben. Statt frische Farbe hab ich alte Farbe mit Feuerzeugbenzin wieder etwas aufgefrischt und die hat dadurch wahrscheinlich zu schnell ausgetrocknet.
Überdenken muss ich auch den Einsatz von Sekundenkleber und wohl noch einiges mehr.
Die Vorraussetzungen unter denen Modelle bei mir entstehen sind arg beschränkt. Man nennt das wohl auch Schreibtischbastelei mit doch relativ einfachen Mitteln.
Ich habe keine CAD-Kenntnisse und werde das wohl auch nicht mehr Begreifen.
Dennoch werde ich versuchen meine Möglichkeiten zu verbessern . Für Kritik, Rat und Hilfe bin ich immer gern Empfänglich.

mfG Peter

T 088

Hallo Norbert,
vielen Dank für Deine Antwort zum T 088.
So lange Karton in unterschiedlichen Stärken wesentlich günstiger als Kunststoffplatten zu bekommen ist werde ich mich immer wieder an diesem Werkstoff versuchen.
Kunststoffprofile von Evergreen oder ASA sind auch nicht übermäßig teuer und ich glaube der Kleber ist wohl noch das teuerste am ganzen.
Somit lassen sich doch relativ sehr Preiswert Modelle erstellen. Bei dem T 088 hab ich einen Fehler begangen indem ich die Kartonoberfläche mit Sekundenkleber gehärtet habe. Das sieht man nach der Farbgebung an der jeweiligen Oberfläche. Bei weiteren Modellen werde ich versuchen den Karton nur von der nicht so sichtbaren Seite zu Härten und die glatte sichtbare Seite mit Farbe behandeln. Das müsste dann eine bessere und saubere Oberfläche ergeben.
Da ich beim zusammenbau die Materialstärke nicht so genau berücksichtigt habe ist der Hänger auch 3mm Breiter geworden als eigentlich beabsichtigt. Das fällt aber irgendwie nicht so richtig auf. Zumindest so lange nicht bis er hinter einem Trecker in gleichem Maßstab hängt aber vielleicht verträgt sich das ganze dann doch.

Trotz einiger Kleinigkeiten hat mir das Bauen unheimlich viel Spaß gemacht sodaß ich noch einiges im Kopf habe was eventuell noch umgesetzt werden kann . Doch vorerst möchte ich mich auf den Bau eines ZT 300/303 konzentrieren und sammle dazu schon mal alles nur erdenkliche an Bildern und Daten und vielleicht mit viel Glück auch einige Bauteile die vielleicht noch jemand in der Bastelkiste hat und nicht mehr benötigt.

mfG Peter
