Zitat von ackerfahrer;296920Hallo Michael
Das schafft nur der Bulldogkini
Rainer, willkommen hier.
Gereon
Jo, dann lieber doch keinen in 1:1, ich möchte dann schon einen richtigen Schlüter, und nicht so einen Zirkusgaul....
Zitat von ackerfahrer;296920Hallo Michael
Das schafft nur der Bulldogkini
Rainer, willkommen hier.
Gereon
Jo, dann lieber doch keinen in 1:1, ich möchte dann schon einen richtigen Schlüter, und nicht so einen Zirkusgaul....
Zitat von RainerH;296941Danke Rocco
auf Wunsch von Christian (jango) ein Bild mit Tempo- Ersatz und Metermaß. Die Größe kann man sich jetzt vorstellen glaube ich.
http://foto.arcor-online.net/palb/alben/11/…435393764633562@Gereon
Danke Dir, auch für die InitialzündungIch hatte Kontakt mit einem österreichischen Modellbaukollegen, der inzwischen 1:1 Oldtimer-Traktoren restauriert und einen Schlüter PT 3000 in 1:1 nachbauen will. Teile des Antriebsstrangs, einen Steyr- Motor mit 320 PS, Getriebe, Achsen hat er schon, sind halt keine Originalteile. Da bin ich gespannt wenn er sich wieder bei mir meldet.
Vielen Dank für das Bild zur Größeneinschätzung;-) der liegt bestimmt gut in der Hand;-)
Zu dem 1:1 Umbau... Einen Motor von Steyr? Grad das MAN-Triebwerk müsste man eigentlich ohne weitere Probleme kriegen... evtl. auch das Verteilergetriebe, das war ja aus dem Lastwagenbau entliehen... mit den Achsen wird es wohl schwieriger... Zumindest die Google-Suche findet dazu eher nix... womit sich die Frage stellt, wie oft die verwendeten Achsen bei ZF und NAF produziert wurden... Der Rest ist ja eher schlüterspezifisch...
Meine allergrößte Hochachtung für so eine Leistung ! Da entsteht was Großartiges, Geniales.........
Gruß
Alois
Danke euch drink2
michael,
ich habe ja geschrieben, er verwendet keine Originalteile. Ich denke das wird ein Traktor mit den Schlüter-Formen ohne original Schlüter- Teilen
Hallo Rainer,
da hast Du Dir ja ein tolles Projekt aus gesucht. Wenn ich mir so anschaue das bei Dir nahezu jedes Teil selbstgebaut wird, bin ich auf jeden Fall gespannt die weiteren Schritte hier verfolgen zu dürfen.
Gruß Norbert
Hut ab vor deiner handwerklichen Leistung.
Auch finde ich deinen Baubericht sehr gut dokumentiert.
Bin schon auf die weiteren Fortschritte gespannt....
WOW
also meinen tiefsten Respekt! bin schon gespannt wies weitergeht
Zitat von JulianR;298334also meinen tiefsten Respekt! bin schon gespannt wies weitergeht
meinen auch echt großartig
Vielen Dank euch allen drink2
Wie schon geschrieben baue ich seit Anfang September an der 8-fach-Bereifung.
Das hat sich inzwischen als enorm aufwendig herausgestellt. Ein Update wird’s wahrscheinlich nicht vor Ende November geben.
Zunächst muss ich mir morgen erst mal einen Sack voll Modellbauschrauben auf der Messe in Friedrichshafen besorgen.
Moin Moin,
ich find den Schlüter bis jetzt schon recht gut (obwohl ich kein Schlüter Fan bin)
Machst eine Hydraulik rein oder über Servo die Heckhydraulik?
Die Aussenplanetengetriebe vom Akkuschrauber nehmen is nicht schlecht, ich mußt bei meinem Modell leider schon zum Anlasser greifen (Nissan Sunny)
***http://agrarmodellbau.de/showthread.php…D-8360-R-in-1-5">https://www.agrarmodellbau.de/showthread.php…D-8360-R-in-1-5
Habe den großen Vorteil das in einer benachbarten Agrargenossenschaft das große Vorbild fährt
Werde mal deinen Beitrag verfolgen
Grüße aus Dreschdn
Moin Moin ebenfalls,
Zitat von Vielfrasssss-DD;298564...Machst eine Hydraulik rein oder über Servo die Heckhydraulik?...
Mit Hydraulik habe ich nichts am Hut. Entweder kommt ein 240N/cm-Servo rein oder ein Getriebemotor mit 180N/cm + 1:25 Untersetzung über Schneckenabtrieb. Kommt darauf an wieviel Platz ich habe.
Bau der Felgen/Räder der 8-fach-Bereifung, Teil 1
Hallo Zusammen,
in Sachen Anlenkung landeten alle meine bisherigen Ideen im Müll. Also machte ich mich zunächst über die 8-fach-Bereifen her. Ich hatte vor darüber ein Update zu bringen, aber das Ganze hat sich als so aufwendig herausgestellt, dass es für zwei reicht.
Die gehärteten Planetenträgerabtriebe aus den Akku-Stabschraubern musste ich anpassen. Dazu besorgte ich mir erst mal VHM-Bohrer und Wendeplatten.
Die Planetenträger bereits auf 4mm aufgebohrt.
Fertig, mit Lagersitz für 3mm-Kugellager in denen die überstehenden Wellen der Sonnenräder laufen. Man sieht noch den Rest der Sechskantaufnahmen für Schrauber-Bits.

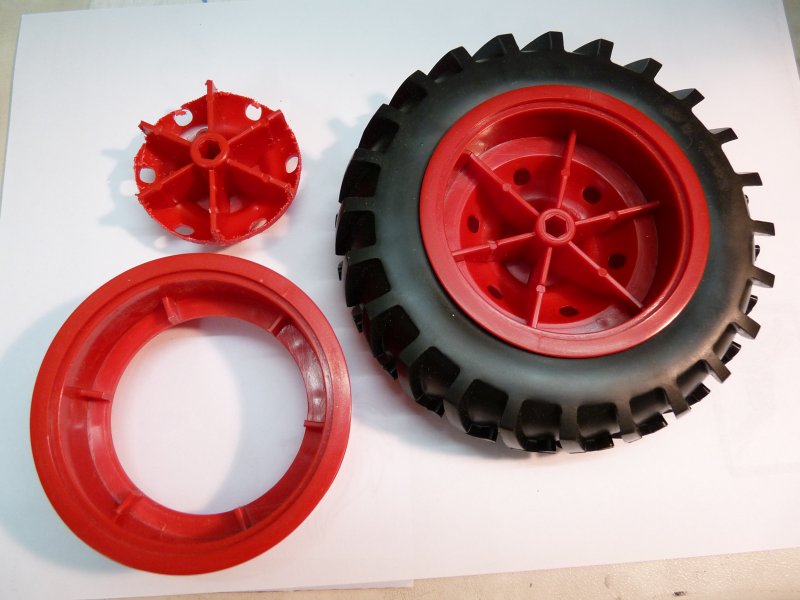

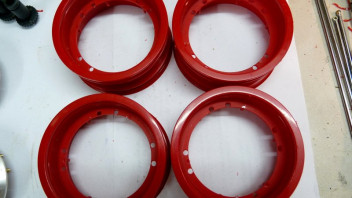

Dann sägte ich die Naben aus den Kunststofffelgen (von Jörg Bönning, vermutlich vom Dickie-Fendt) und drehte exakte Sitze für die Alu- Felgennachbildungen. In die stehen gelassenen Stege in den Felgen bohrte ich Befestigungslöcher. Falls sich mancher wundert warum ich die Felgen nicht gleich komplett gedreht habe: Meine kleine Drehbank schafft den Durchmesser nicht ganz und so ließ ich mir diese Lösung einfallen.
In die Alu-Felgenscheibenrohlinge, die ich bereits vor einem Jahr herstellte, drehte ich den Sitz der Planetenträger, und die Sitze der Kugellager der Außenplaneten. Ich bohrte die vorgebohrten Bohrungen entsprechend auf und schnitt M3-Gewinde. Ich stellte Messinggewindebolzen aus Gewindestangen her und klebte sie mit Lager-und Buchsenkleber ein.

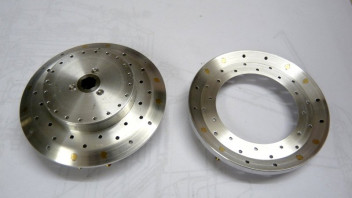

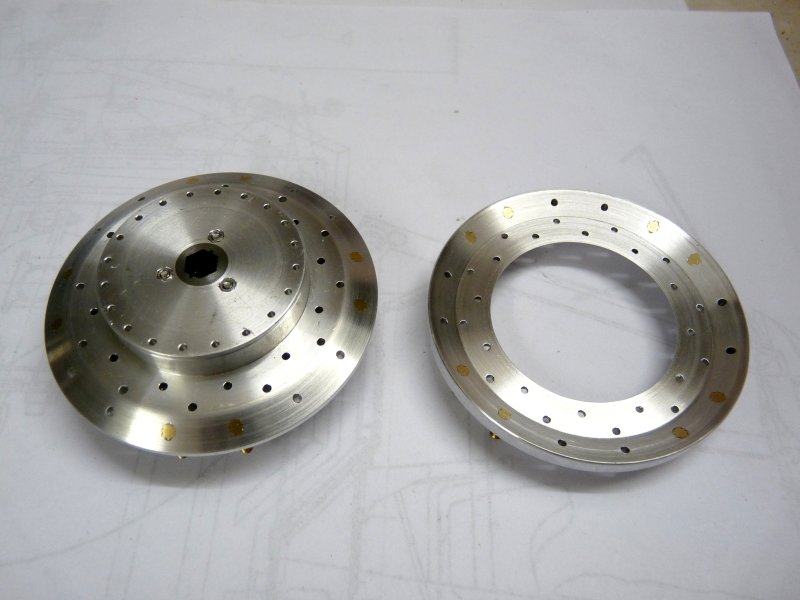

Anschließend bekamen die Felgenscheiben in der Drehmaschine die passende Form.
Zudem bohrte ich je Innenfelge 3 Gewindebohrungen. Die Schrauben mit Beilagscheiben werden die Felgen auf den Lagern der Außenplanetentöpfe halten. Die Planetenträger klebte ich mit Lager-und Buchsenkleber ein. Nach dem Durchtrocknen verschraubte ich die Planetenträger zusätzlich.

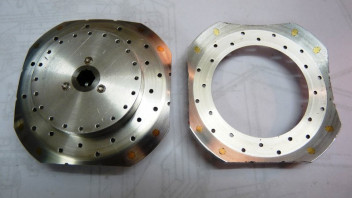

Mit Säge und Feile stellte ich die endgültige Form her. Die Reste der noch außen zu sehenden Bohrlöcher werden noch mit Kaltmetall verspachtelt, ebenso die Unsauberkeiten im Bereich der Bolzen.

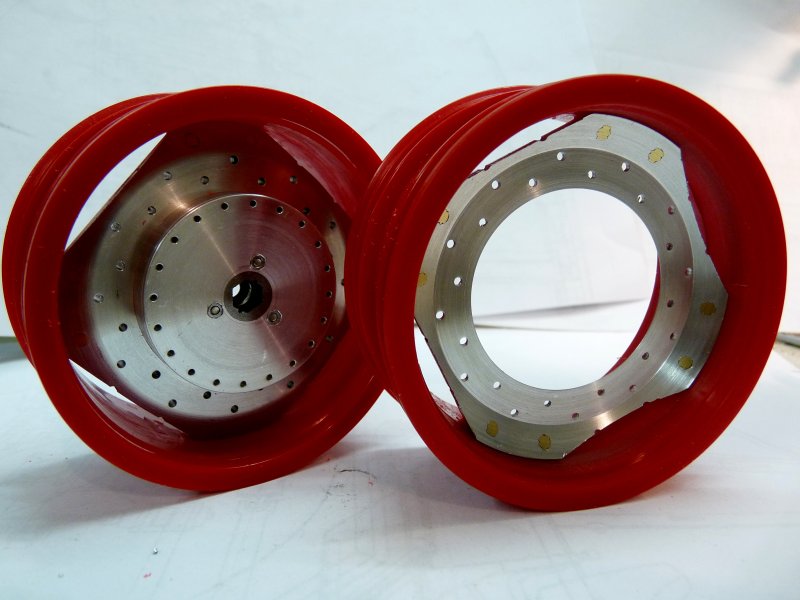

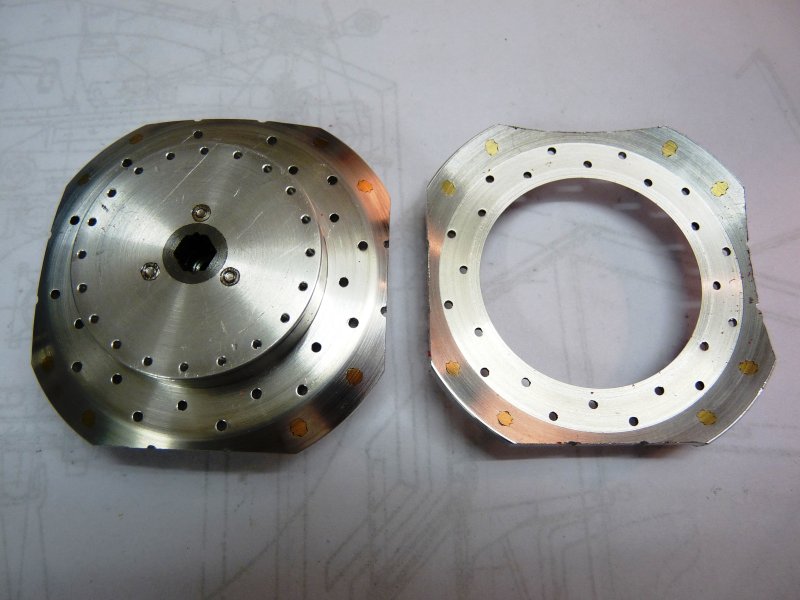

Innen- und Außenfelge der Doppelbereifung:

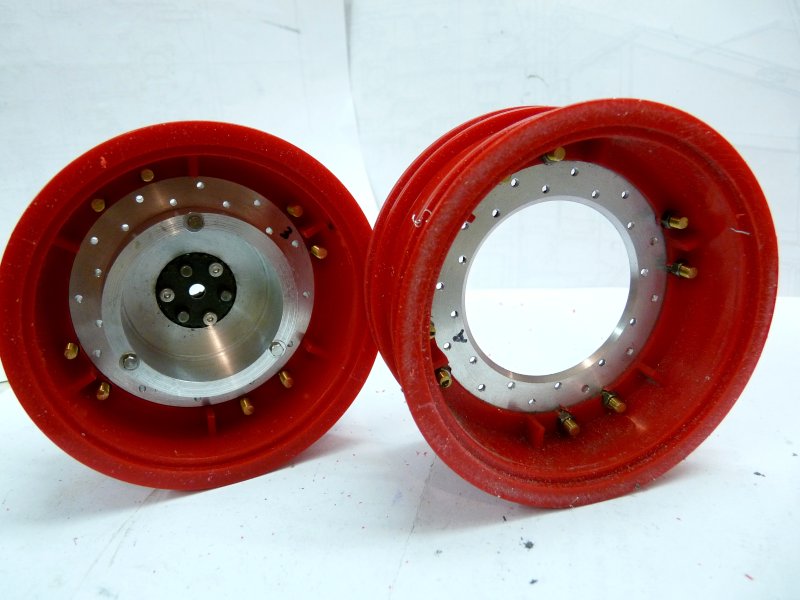

Ich setzte die Felgeneinsätze ein, übertrug die Abflachungen auf die Kunststoffstege der Felgen und passte die Stege dann entsprechend an. Innen- und Außenfelgen im Rohbau, provisorisch zusammengesetzt. Über die Stehbolzen wird das dann später verschraubt

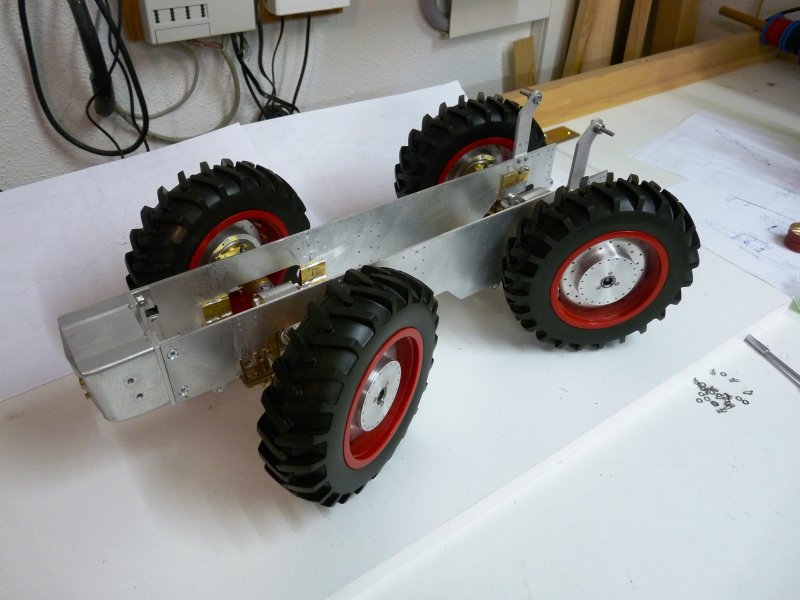

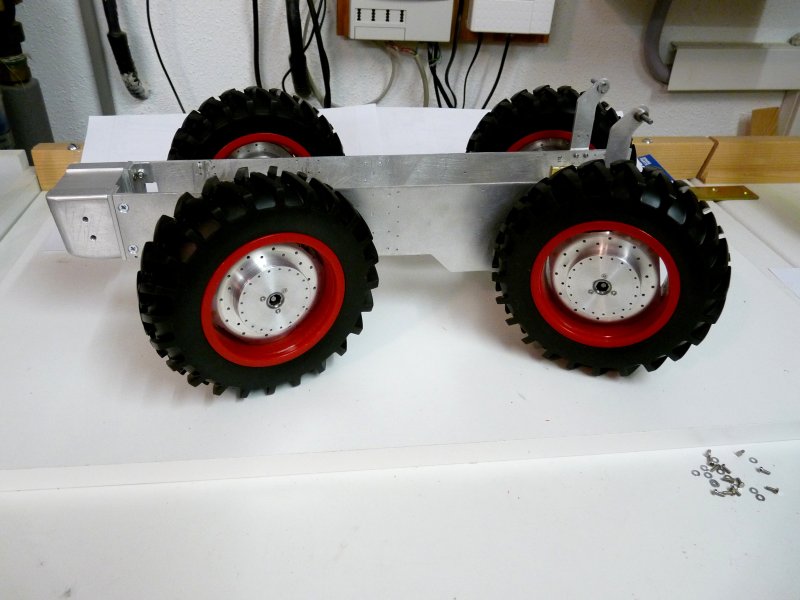

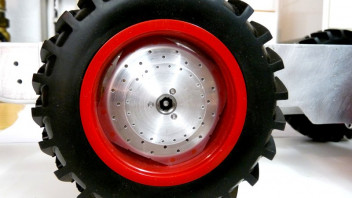

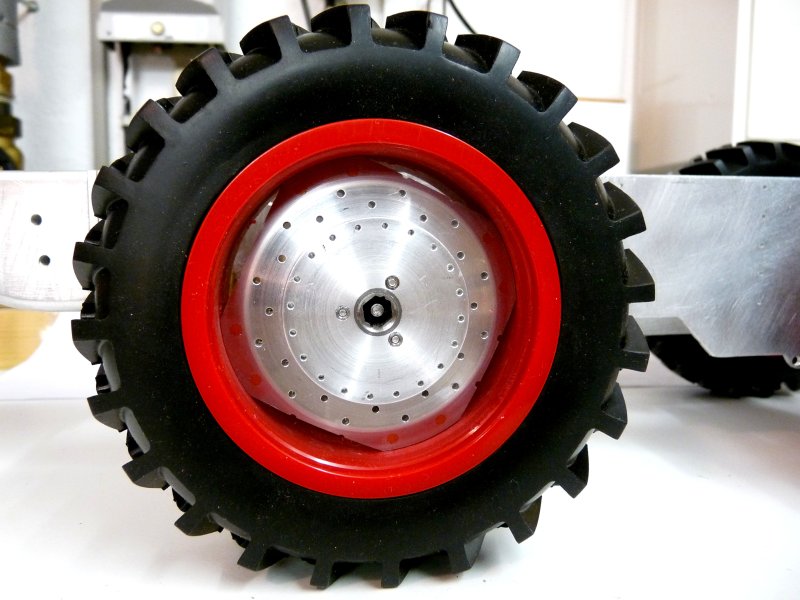

Ich steckte die Innenreifen auf die Achsen um zu sehen wie das Fahrgestell jetzt wirkt.
Das war’s erst mal. Alle Bohrungen sind inzwischen gebohrt, die vielen Gewinde sind geschnitten und die Planetendeckel sind in Arbeit.
Leider sind die Adapter für die Verschraubung der Einzelreifen zum Doppelreifen zu schwach ausgefallen und ich muss neu bauen, stabiler und deswegen leider weniger originalgetreu.
Schaut sehr gut aus, sehr beeindruckend was du hier auf die Beine stellst.
Mir hätte allerdings eine Umsetzung der Felgen ohne "Plastik" besser gefallen, nachdem der Rest ja auch massiv gebaut ist - mal schauen wie das ganze dann lackiert ausschaut...
Wow, richtig Klasse das Teil bisher.
Und die ausführlich bebilderten Bauabschnitte sind auch Top.
Danke euch beiden drink2
@Leonard
Habe ja geschrieben, dass dafür meine Drehmaschine/das Spannfutter zu klein ist.
Wenn's mal lackiert ist, fällt's nicht mehr auf.
Hallo Rainer
Sieht spitze aus. So wie man es von dir kennt
Viele Grüsse aus der Schweiz
Pascal
Argh...
"Wer lesen kann..."
Hab das zwar wohl gelesen, dass deine Drehmaschine zu klein ist, dachte aber - wohl verursacht durch ungenaues lesen *gg* - dass es sich auf die Bearbeitung der Plastikfelgen bezog.
Danke Dir Pascal
Leonard drink2
Super Teil hast bis jetzt schon zusammen geschraubt.
Mit freundlichen Grüßen
Tobias
Danke Dir Tobias
