ein kleines Heckgewicht für den K700A (S.9)

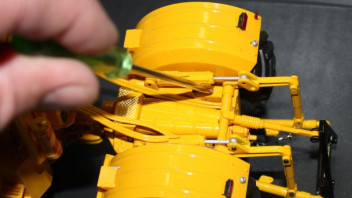

Für einen K700A wird ein Heckgewicht gebraucht. Auf verschiedenen Bildern vom Traktorpulling findet man Gewichte auf der Hinterachse. Allerdings ist da die Heckhydraulik komplett ausgebaut, so dass die Hebezylinder nicht im Weg sind. Hier soll sie aber erhalten bleiben.

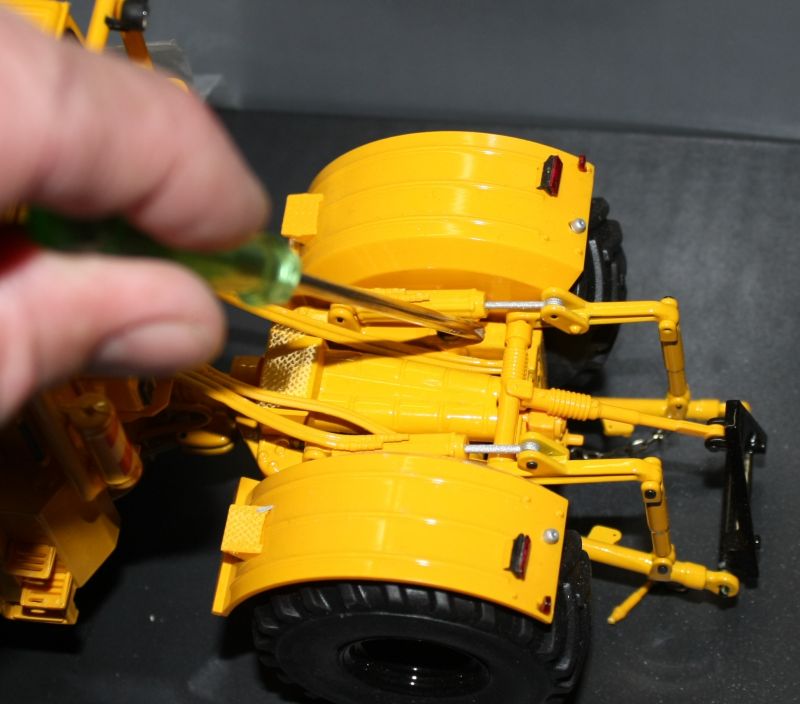

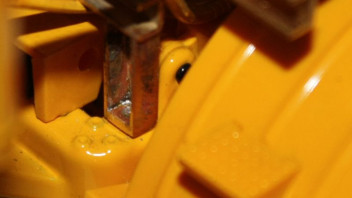

Also hab ich mir mal Gedanken über mögliche Auflagepunkte gemacht:

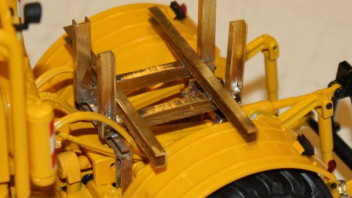

Heute ging's richtig los. Die Hydraulikzylinder geben im Prinzip die Konstruktion des Hilfsrahmens vor. Dieser besteht aus zwei quer stehenden Brücken, die auf dem Hinterachsrahmen aufliegen.

Die hintere Brücke ist etwas eingezogen, um den Zylindern Platz zu geben.

Die Brücken sind durch zwei Längsträger verbunden, auf denen quer die Träger für das Gewicht aufliegen. An den Enden der Längsträger sind Rungen angebracht, damit das Gewicht bei Anfahren oder Bremsen nicht verrutscht.

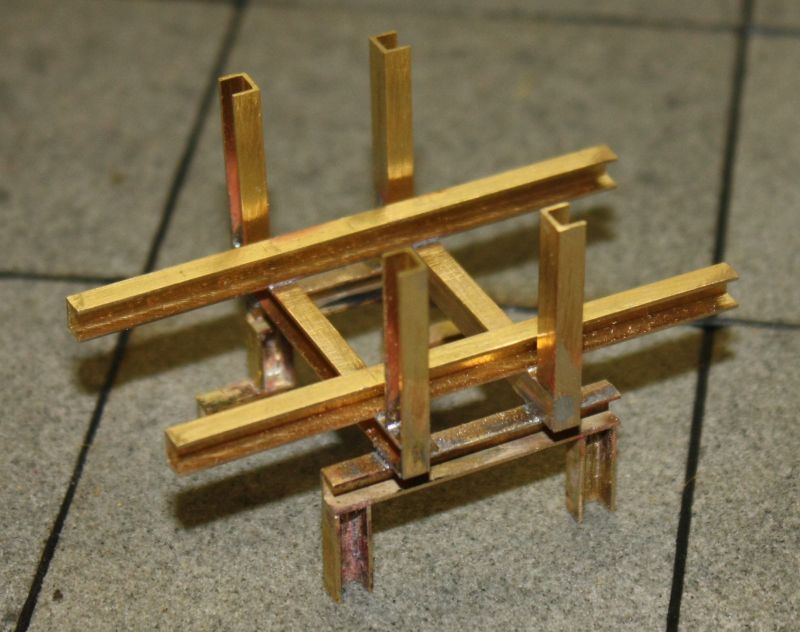

Der Hilfrahmen ist komplett aus Messing gelötet, die Brücken hart, der Rest weich. An den Füßen der vorderen Brücke werden noch zwei Polyplättchen als Füllstücke indas U-Profil eingeklebt.

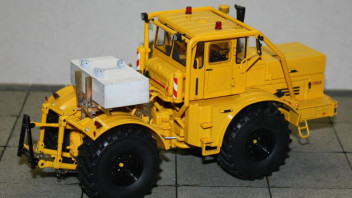

Als Ballast passt entweder ein Rohling des 2500kg Gewichtes ...

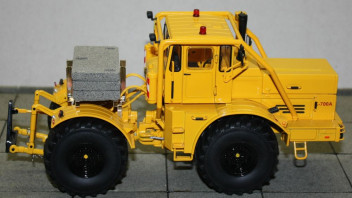

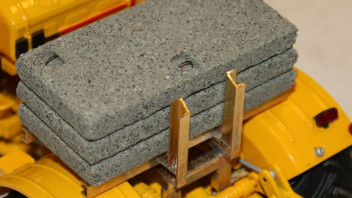

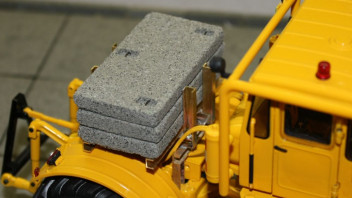

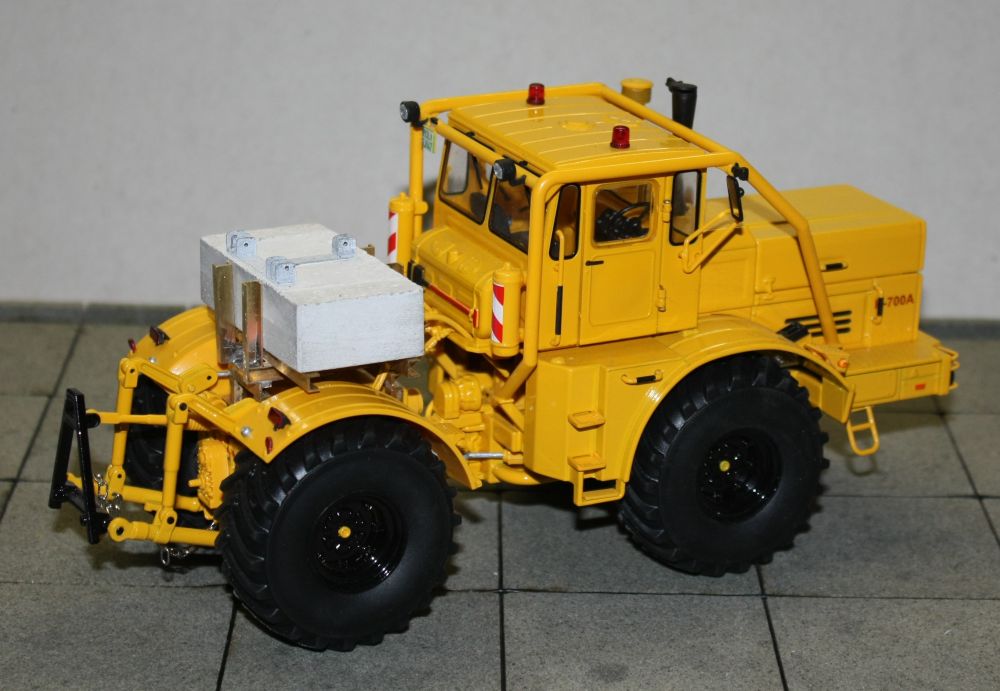

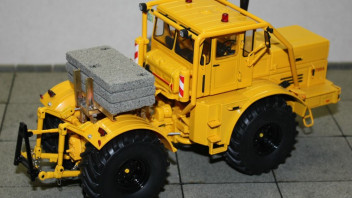

... oder ein Stapel LPG-Straßenplatten, der es zusammen mit dem Rahmen etwa auf 3 Tonnen bringen müsste.

Jo, ich denk auch, dass die Straßenplatten besser passen. Sieht irgendwie russischer aus.

Anfangs war ich auf den Betonklotz aus, hab aber gemerkt, dass die Platten die gleichen Abmessungen haben.

Hahaha Tobias, mit 1:1 wird's schwierig. Am Schweißgerät nennt man mich "Bruzzler".
Da bleib ich doch lieber beim Löten.

Die vorderen Füße haben kleine Füllstücke bekommen, damit sie nicht nur mit der Stirnseite des U-Profils auf dem Rahmen stehen.

Die Rungen hab ich auch noch etwas abgeschrägt.

Ganz schöner Klopper.

Jetzt hab ich die Gelegenheit genutzt und mir endlich mal eine Sandstrahlkabine geleistet. Wenn das Ding aufgebaut ist, geht's in die letzte Runde.

Mit dem Schlepper hab ich selber nichts zu tun. Ich bau nur das Gewicht.

Eine Sandstrahlkabine wollte ich mir schon länger mal zulegen, hab das bisher draußen gemacht. Das ist aber immer eine ziemliche Sauerei, dann das Zeug alles erst rausschleppen und das Strahlmittel geht auch dahin. Deshalb hab ich jetzt endlich mal die Gelegenheit genutzt.

Was das Gewicht angeht, war ich anfangs skeptisch, ob das alles so richtig zusammen passt (von der Optik her). Aber jetzt gefällt's mir selber und ich werd wahrscheinlich mal noch ne kleine Serie davon machen.
