Case Quadtrac 600

Hi,

wie vor einigen wochen bereits angeküdigt werde ich nun den Quadtrac umbau beginnen.

Hier die Ersten Bilder:

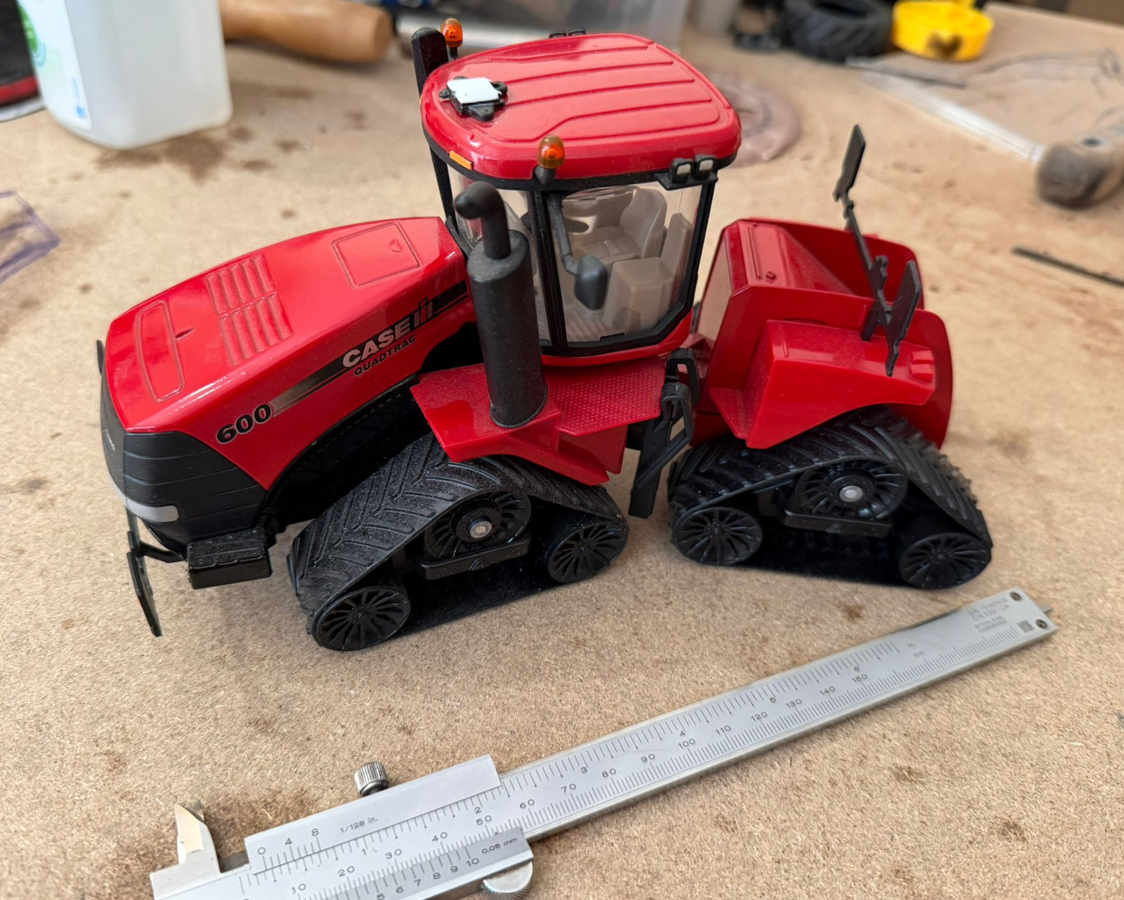

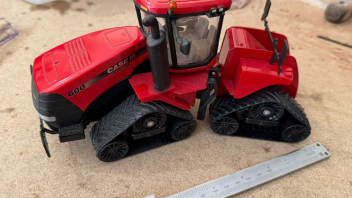

Los geht es natürlich mit dem Komplettem Zerlegen.

Dan die Einzelnen Laufwerke,

Nun konnte ich einige erste Maße nehmen und mit dem Cad Konstruiren anfangen

So sollte das Laufwerk mal aussenen,

die Rollen links und Rechts werden von Siku übernommen, die obere wird aus Messing gefräst und vorne die Original siku wieder aufgeschraubt weil die Rolle Optisch nachzufräsen sehr aufwendig wäre.

Ich fange an mit dem Teile Fräsen und Berichte, falls jemand interesse an dem´n Cad daten oder einem umbausatz hat bitte per PN melden dan Fräs ich gleich alles doppelt

Grüße Beni

Abend,

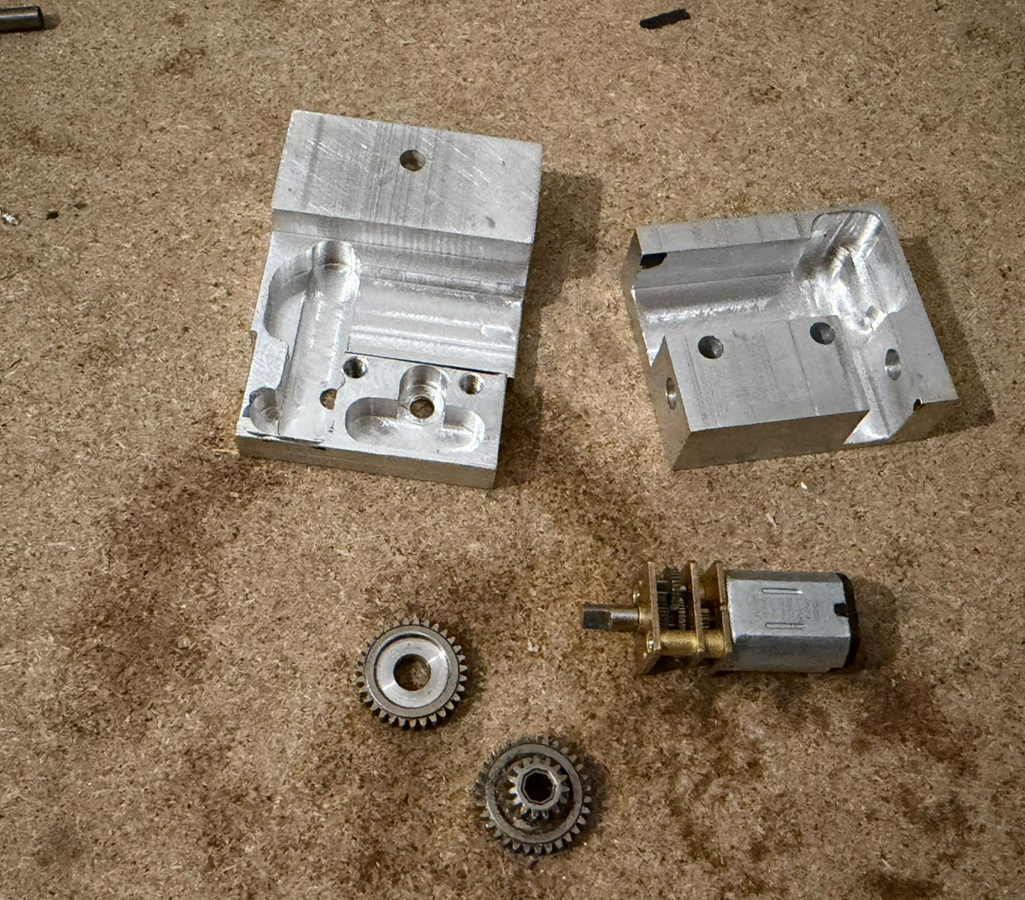

heute ging es weiter mit dem Getriebe Fräsen.

Der Motor, ein N20 Getriebemotor mit 360u/min bei 6V, wird durch das Zusammenschrauben der beiden Getriebehälften "geklemmt".

Jetzt mache ich noch weiter an den Zahnrädern bzw der Nabe der Zahnrades auf der Antriebswelle, das Zahnrad auf dem Motor bekommt einfach eine Madenschraube welche es auf der Welle hält.

Hallo Mofafahrer, 2 Motoren passen nicht zwischen die Laufrollen deswegen das system mit getriebe. Ich werde das Testen und falls es nicht klappt lass ich mir was anderes einfallen,

Grüße Beni
